11．4．1  型钢混凝土构件中型钢板件（图11．4．1）的宽厚比不宜超过表11．4．1的规定。

11．4．2  型钢混凝土梁应满足下列构造要求：
        1  混凝土粗骨料最大直径不宜大于25mm，型钢宜采用Q235及Q345级钢材，也可采用Q390或其他符合结构性能要求的钢材。
        2  型钢混凝土梁的最小配筋率不宜小于0．30％，梁的纵向钢筋宜避免穿过柱中型钢的翼缘。梁的纵向的受力钢筋不宜超过两排；配置两排钢筋时，第二排钢筋宜配置在型钢截面外侧。当梁的腹板高度大于450mm时，在梁的两侧面应沿梁高度配置纵向构造钢筋，纵向构造钢筋的间距不宜大于200mm。
        3  型钢混凝土梁中型钢的混凝土保护层厚度不宜小于100mm，梁纵向钢筋净间距及梁纵向钢筋与型钢骨架的最小净距不应小于30mm，且不小于粗骨料最大粒径的1．5倍及梁纵向钢筋直径的1．5倍。
        4  型钢混凝土梁中的纵向受力钢筋宜采用机械连接。如纵向钢筋需贯穿型钢柱腹板并以90°弯折固定在柱截面内时，抗震设计的弯折前直段长度不应小于钢筋抗震基本锚固长度l_abE的40％，弯折直段长度不应小于15倍纵向钢筋直径；非抗震设计的弯折前直段长度不应小于钢筋基本锚固长度l_ab的40％，弯折直段长度不应小于12倍纵向钢筋直径。
        5  梁上开洞不宜大于梁截面总高的40％，且不宜大于内含型钢截面高度的70％，并应位于梁高及型钢高度的中间区域。
        6  型钢混凝土悬臂梁自由端的纵向受力钢筋应设置专门的锚固件，型钢梁的上翼缘宜设置栓钉；型钢混凝土转换梁在型钢上翼缘宜设置栓钉。栓钉的最大间距不宜大于200mm，栓钉的最小间距沿梁轴线方向不应小于6倍的栓钉杆直径，垂直梁方向的间距不应小于4倍的栓钉杆直径，且栓钉中心至型钢板件边缘的距离不应小于50mm。栓钉顶面的混凝土保护层厚度不应小于15mm。

11．4．3  型钢混凝土梁的箍筋应符合下列规定：
        1  箍筋的最小面积配筋率应符合本规程第6．3．4条第4款和第6．3．5条第1款的规定，且不应小于0．15％。
        2  抗震设计时，梁端箍筋应加密配置。加密区范围，一级取梁截面高度的2．0倍，二、三、四级取梁截面高度的1．5倍；当梁净跨小于梁截面高度的4倍时，梁箍筋应全跨加密配置。
        3  型钢混凝土梁应采用具有135°弯钩的封闭式箍筋，弯钩的直段长度不应小于8倍箍筋直径。非抗震设计时，梁箍筋直径不应小于8mm，箍筋间距不应大于250mm；抗震设计时，梁箍筋的直径和间距应符合表11．4．3的要求。

11．4．5  型钢混凝土柱设计应符合下列构造要求：
        1  型钢混凝土柱的长细比不宜大于80。
        2  房屋的底层、顶层以及型钢混凝土与钢筋混凝土交接层的型钢混凝土柱宜设置栓钉，型钢截面为箱形的柱子也宜设置栓钉，栓钉水平间距不宜大于250mm。
        3  混凝土粗骨料的最大直径不宜大于25mm。型钢柱中型钢的保护厚度不宜小于150mm；柱纵向钢筋净间距不宜小于50mm，且不应小于柱纵向钢筋直径的1．5倍；柱纵向钢筋与型钢的最小净距不应小于30mm，且不应小于粗骨料最大粒径的1．5倍。
        4  型钢混凝土柱的纵向钢筋最小配筋率不宜小于0．8％，且在四角应各配置一根直径不小于16mm的纵向钢筋。
        5  柱中纵向受力钢筋的间距不宜大于300mm；当间距大于300mm时，宜附加配置直径不小于14mm的纵向构造钢筋。
        6  型钢混凝土柱的型钢含钢率不宜小于4％。

11．4．6  型钢混凝土柱箍筋的构造设计应符合下列规定：
        1  非抗震设计时，箍筋直径不应小于8mm，箍筋间距不应大于200mm。
        2  抗震设计时，箍筋应做成135°弯钩，箍筋弯钩直段长度不应小于10倍箍筋直径。
        3  抗震设计时，柱端箍筋应加密，加密区范围应取矩形截面柱长边尺寸（或圆形截面柱直径）、柱净高的1／6和500mm三者的最大值；对剪跨比不大于2的柱，其箍筋均应全高加密，箍筋间距不应大于100mm。
        4  抗震设计时，柱箍筋的直径和间距应符合表11．4．6的规定，加密区箍筋最小体积配箍率尚应符合式（11．4．6）的要求，非加密区箍筋最小体积配箍率不应小于加密区箍筋最小体积配箍率的一半；对剪跨比不大于2的柱，其箍筋体积配箍率尚不应小于1．0％，9度抗震设计时尚不应小于1．3％。

11．4．7  型钢混凝土梁柱节点应符合下列构造要求：
        1  型钢柱在梁水平翼缘处应设置加劲肋，其构造不应影响混凝土浇筑密实；
        2  箍筋间距不宜大于柱端加密区间距的1．5倍，箍筋直径不宜小于柱端箍筋加密区的箍筋直径；
        3  梁中钢筋穿过梁柱节点时，不宜穿过柱型钢翼缘；需穿过柱腹板时，柱腹板截面损失率不宜大于25％，当超过25％时，则需进行补强；梁中主筋不得与柱型钢直接焊接。

11．4．8  圆形钢管混凝土构件及节点可按本规程附录F进行设计。

11．4．9  圆形钢管混凝土柱尚应符合下列构造要求：
        1  钢管直径不宜小于400mm。
        2  钢管壁厚不宜小于8mm。

        7  钢管混凝土柱与框架梁刚性连接时，柱内或柱外应设置与梁上、下翼缘位置对应的加劲肋；加劲肋设置于柱内时，应留孔以利混凝土浇筑；加劲肋设置于柱外时，应形成加劲环板。
        8  直径大于2m的圆形钢管混凝土构件应采取有效措施减小钢管内混凝土收缩对构件受力性能的影响。

11．4．10  矩形钢管混凝土柱应符合下列构造要求：
        1  钢管截面短边尺寸不宜小于400mm；
        2  钢管壁厚不宜小于8mm；
        3  钢管截面的高宽比不宜大于2，当矩形钢管混凝土柱截面最大边尺寸不小于800mm时，宜采取在柱子内壁上焊接栓钉、纵向加劲肋等构造措施；

        2  型钢混凝土剪力墙、钢板混凝土剪力墙在楼层标高处宜设置暗梁。
        3  端部配置型钢的混凝土剪力墙，型钢的保护层厚度宜大于100mm；水平分布钢筋应绕过或穿过墙端型钢，且应满足钢筋锚固长度要求。
        4  周边有型钢混凝土柱和梁的现浇钢筋混凝土剪力墙，剪力墙的水平分布钢筋应绕过或穿过周边柱型钢，且应满足钢筋锚固长度要求；当采用间隔穿过时，宜另加补强钢筋。周边柱的型钢、纵向钢筋、箍筋配置应符合型钢混凝土柱的设计要求。

11．4．15  钢板混凝土剪力墙尚应符合下列构造要求：
        1  钢板混凝土剪力墙体中的钢板厚度不宜小于10mm，也不宜大于墙厚的1／15；
        2  钢板混凝土剪力墙的墙身分布钢筋配筋率不宜小于0．4％，分布钢筋间距不宜大于200mm，且应与钢板可靠连接；
        3  钢板与周围型钢构件宜采用焊接；
        4  钢板与混凝土墙体之间连接件的构造要求可按照现行国家标准《钢结构设计规范》GB 50017中关于组合梁抗剪连接件构造要求执行，栓钉间距不宜大于300mm；
        5  在钢板墙角部1／5板跨且不小于1000mm范围内，钢筋混凝土墙体分布钢筋、抗剪栓钉间距宜适当加密。

11．4．16  钢梁或型钢混凝土梁与混凝土筒体应有可靠连接，应能传递竖向剪力及水平力。当钢梁或型钢混凝土梁通过埋件与混凝土筒体连接时，预埋件应有足够的锚固长度，连接做法可按图11．4．16采用。

11．4．17  抗震设计时，混合结构中的钢柱及型钢混凝土柱、钢管混凝土柱宜采用埋入式柱脚。采用埋入式柱脚时，应符合下列规定：
        1  埋入深度应通过计算确定，且不宜小于型钢柱截面长边尺寸的2．5倍；
        2  在柱脚部位和柱脚向上延伸一层的范围内宜设置栓钉，其直径不宜小于19mm，其竖向及水平间距不宜大于200mm。
        注：当有可靠依据时，可通过计算确定栓钉数量。

11．4．18  钢筋混凝土核心筒、内筒的设计，除应符合本规程第9．1．7条的规定外，尚应符合下列规定：
        1  抗震设计时，钢框架-钢筋混凝土核心筒结构的筒体底部加强部位分布钢筋的最小配筋率不宜小于0．35％，筒体其他部位的分布筋不宜小于0．30％；
        2  抗震设计时，框架-钢筋混凝土核心筒混合结构的筒体底部加强部位约束边缘构件沿墙肢的长度宜取墙肢截面高度的1／4，筒体底部加强部位以上墙体宜按本规程第7．2．15条的规定设置约束边缘构件；
        3  当连梁抗剪截面不足时，可采取在连梁中设置型钢或钢板等措施。

11．4．19  混合结构中结构构件的设计，尚应符合国家现行标准《钢结构设计规范》GB 50017、《混凝土结构设计规范》GB 50010、《高层民用建筑钢结构技术规程》JGJ 99、《型钢混凝土组合结构技术规程》JGJ 138的有关规定。

11．3．1  弹性分析时，宜考虑钢梁与现浇混凝土楼板的共同作用，梁的刚度可取钢梁刚度的1．5～2．0倍，但应保证钢梁与楼板有可靠连接。弹塑性分析时，可不考虑楼板与梁的共同作用。

11．3．2  结构弹性阶段的内力和位移计算时，构件刚度取值应符合下列规定：

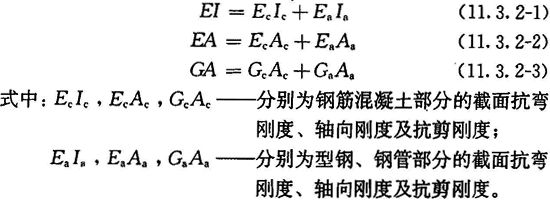

        1  型钢混凝土构件、钢管混凝土柱的刚度可按下列公式计算：

        2  无端柱型钢混凝土剪力墙可近似按相同截面的混凝土剪力墙计算其轴向、抗弯和抗剪刚度，可不计端部型钢对截面刚度的提高作用；
        3  有端柱型钢混凝土剪力墙可按H形混凝土截面计算其轴向和抗弯刚度，端柱内型钢可折算为等效混凝土面积计入H形截面的翼缘面积，墙的抗剪刚度可不计入型钢作用；
        4  钢板混凝土剪力墙可将钢板折算为等效混凝土面积计算其轴向、抗弯和抗剪刚度。

11．3．3  竖向荷载作用计算时，宜考虑钢柱、型钢混凝土（钢管混凝土）柱与钢筋混凝土核心筒竖向变形差异引起的结构附加内力，计算竖向变形差异时宜考虑混凝土收缩、徐变、沉降及施工调整等因素的影响。

11．3．4  当混凝土筒体先于外围框架结构施工时，应考虑施工阶段混凝土筒体在风力及其他荷载作用下的不利受力状态；应验算在浇筑混凝土之前外围型钢结构在施工荷载及可能的风载作用下的承载力、稳定及变形，并据此确定钢结构安装与浇筑楼层混凝土的间隔层数。

11．3．5  混合结构在多遇地震作用下的阻尼比可取为0．04。风荷载作用下楼层位移验算和构件设计时，阻尼比可取为0．02～0．04。

11．3．6  结构内力和位移计算时，设置伸臂桁架的楼层以及楼板开大洞的楼层应考虑楼板平面内变形的不利影响。

11．2．1  混合结构房屋的结构布置除应符合本节的规定外，尚应符合本规程第3．4、3．5节的有关规定。

11．2．2  混合结构的平面布置应符合下列规定：
        1  平面宜简单、规则、对称、具有足够的整体抗扭刚度，平面宜采用方形、矩形、多边形、圆形、椭圆形等规则平面，建筑的开间、进深宜统一；
        2  筒中筒结构体系中，当外围钢框架柱采用H形截面柱时，宜将柱截面强轴方向布置在外围筒体平面内；角柱宜采用十字形、方形或圆形截面；
        3  楼盖主梁不宜搁置在核心筒或内筒的连梁上。

11．2．3  混合结构的竖向布置应符合下列规定：
        1  结构的侧向刚度和承载力沿竖向宜均匀变化、无突变，构件截面宜由下至上逐渐减小。
        2  混合结构的外围框架柱沿高度宜采用同类结构构件；当采用不同类型结构构件时，应设置过渡层，且单柱的抗弯刚度变化不宜超过30％。
        3  对于刚度变化较大的楼层，应采取可靠的过渡加强措施。
        4  钢框架部分采用支撑时，宜采用偏心支撑和耗能支撑，支撑宜双向连续布置；框架支撑宜延伸至基础。

11．2．4  8、9度抗震设计时，应在楼面钢梁或型钢混凝土梁与混凝土筒体交接处及混凝土筒体四角墙内设置型钢柱；7度抗震设计时，宜在楼面钢梁或型钢混凝土梁与混凝土筒体交接处及混凝土筒体四角墙内设置型钢柱。

11．2．5  混合结构中，外围框架平面内梁与柱应采用刚性连接；楼面梁与钢筋混凝土筒体及外围框架柱的连接可采用刚接或铰接。

11．2．6  楼盖体系应具有良好的水平刚度和整体性，其布置应符合下列规定：
        1  楼面宜采用压型钢板现浇混凝土组合楼板、现浇混凝土楼板或预应力混凝土叠合楼板，楼板与钢梁应可靠连接；
        2  机房设备层、避难层及外伸臂桁架上下弦杆所在楼层的楼板宜采用钢筋混凝土楼板，并应采取加强措施；
        3  对于建筑物楼面有较大开洞或为转换楼层时，应采用现浇混凝土楼板；对楼板大开洞部位宜采取设置刚性水平支撑等加强措施。

11．2．7  当侧向刚度不足时，混合结构可设置刚度适宜的加强层。加强层宜采用伸臂桁架，必要时可配合布置周边带状桁架。加强层设计应符合下列规定：
        1  伸臂桁架和周边带状桁架宜采用钢桁架。
        2  伸臂桁架应与核心筒墙体刚接，上、下弦杆均应延伸至墙体内且贯通，墙体内宜设置斜腹杆或暗撑；外伸臂桁架与外围框架柱宜采用铰接或半刚接，周边带状桁架与外框架柱的连接宜采用刚性连接。
        3  核心筒墙体与伸臂桁架连接处宜设置构造型钢柱，型钢柱宜至少延伸至伸臂桁架高度范围以外上、下各一层。
        4  当布置有外伸桁架加强层时，应采取有效措施减少由于外框柱与混凝土筒体竖向变形差异引起的桁架杆件内力。

10．6．1  多塔楼结构以及体型收进、悬挑程度超过本规程第3．5．5条限值的竖向不规则高层建筑结构应遵守本节的规定。

10．6．2  多塔楼结构以及体型收进、悬挑结构，竖向体型突变部位的楼板宜加强，楼板厚度不宜小于150mm，宜双层双向配筋，每层每方向钢筋网的配筋率不宜小于0．25％。体型突变部位上、下层结构的楼板也应加强构造措施。

10．6．3  抗震设计时，多塔楼高层建筑结构应符合下列规定：
        1  各塔楼的层数、平面和刚度宜接近；塔楼对底盘宜对称布置；上部塔楼结构的综合质心与底盘结构质心的距离不宜大于底盘相应边长的20％。
        2  转换层不宜设置在底盘屋面的上层塔楼内。
        3  塔楼中与裙房相连的外围柱、剪力墙，从固定端至裙房屋面上一层的高度范围内，柱纵向钢筋的最小配筋率宜适当提高，剪力墙宜按本规程第7．2．15条的规定设置约束边缘构件，柱箍筋宜在裙楼屋面上、下层的范围内全高加密；当塔楼结构相对于底盘结构偏心收进时，应加强底盘周边竖向构件的配筋构造措施。
        4  大底盘多塔楼结构，可按本规程第5．1．14条规定的整体和分塔楼计算模型分别验算整体结构和各塔楼结构扭转为主的第一周期与平动为主的第一周期的比值，并应符合本规程第3．4．5条的有关要求。

10．6．4  悬挑结构设计应符合下列规定：
        1  悬挑部位应采取降低结构自重的措施。
        2  悬挑部位结构宜采用冗余度较高的结构形式。
        3  结构内力和位移计算中，悬挑部位的楼层宜考虑楼板平面内的变形，结构分析模型应能反映水平地震对悬挑部位可能产生的竖向振动效应。
        4  7度（0．15g）和8、9度抗震设计时，悬挑结构应考虑竖向地震的影响；6、7度抗震设计时，悬挑结构宜考虑竖向地震的影响。
        5  抗震设计时，悬挑结构的关键构件以及与之相邻的主体结构关键构件的抗震等级宜提高一级采用，一级提高至特一级，抗震等级已经为特一级时，允许不再提高。
        6  在预估罕遇地震作用下，悬挑结构关键构件的截面承载力宜符合本规程公式（3．11．3-3）的要求。

10．6．5  体型收进高层建筑结构、底盘高度超过房屋高度20％的多塔楼结构的设计应符合下列规定：
        1  体型收进处宜采取措施减小结构刚度的变化，上部收进结构的底部楼层层间位移角不宜大于相邻下部区段最大层间位移角的1．15倍；
        2  抗震设计时，体型收进部位上、下各2层塔楼周边竖向结构构件的抗震等级宜提高一级采用，一级提高至特一级，抗震等级已经为特一级时，允许不再提高；
        3  结构偏心收进时，应加强收进部位以下2层结构周边竖向构件的配筋构造措施。

10．5．1  连体结构各独立部分宜有相同或相近的体型、平面布置和刚度；宜采用双轴对称的平面形式。7度、8度抗震设计时，层数和刚度相差悬殊的建筑不宜采用连体结构。

10．5．2  7度（0．15g）和8度抗震设计时，连体结构的连接体应考虑竖向地震的影响。

10．5．3  6度和7度（0．10g）抗震设计时，高位连体结构的连接体宜考虑竖向地震的影响。

10．5．4  连接体结构与主体结构宜采用刚性连接。刚性连接时，连接体结构的主要结构构件应至少伸入主体结构一跨并可靠连接；必要时可延伸至主体部分的内筒，并与内筒可靠连接。
当连接体结构与主体结构采用滑动连接时，支座滑移量应能满足两个方向在罕遇地震作用下的位移要求，并应采取防坠落、撞击措施。罕遇地震作用下的位移要求，应采用时程分析方法进行计算复核。

10．5．5  刚性连接的连接体结构可设置钢梁、钢桁架、型钢混凝土梁，型钢应伸入主体结构至少一跨并可靠锚固。连接体结构的边梁截面宜加大；楼板厚度不宜小于150mm，宜采用双层双向钢筋网，每层每方向钢筋网的配筋率不宜小于0．25％。
当连接体结构包含多个楼层时，应特别加强其最下面一个楼层及顶层的构造设计。

10．5．6  抗震设计时，连接体及与连接体相连的结构构件应符合下列要求：
        1  连接体及与连接体相连的结构构件在连接体高度范围及其上、下层，抗震等级应提高一级采用，一级提高至特一级，但抗震等级已经为特一级时应允许不再提高；
        2  与连接体相连的框架柱在连接体高度范围及其上、下层，箍筋应全柱段加密配置，轴压比限值应按其他楼层框架柱的数值减小0．05采用；
        3  与连接体相连的剪力墙在连接体高度范围及其上、下层应设置约束边缘构件。

10．5．7  连体结构的计算应符合下列规定：
1  刚性连接的连接体楼板应按本规程第10．2．24条进行受剪截面和承载力验算；
2  刚性连接的连接体楼板较薄弱时，宜补充分塔楼模型计算分析。0

10．4．1  抗震设计时，高层建筑沿竖向宜避免错层布置。当房屋不同部位因功能不同而使楼层错层时，宜采用防震缝划分为独立的结构单元。

10．4．2  错层两侧宜采用结构布置和侧向刚度相近的结构体系。

10．4．3  错层结构中，错开的楼层不应归并为一个刚性楼板，计算分析模型应能反映错层影响。

10．4．4  抗震设计时，错层处框架柱应符合下列要求：
        1  截面高度不应小于600mm，混凝土强度等级不应低于C30，箍筋应全柱段加密配置；
        2  抗震等级应提高一级采用，一级应提高至特一级，但抗震等级已经为特一级时应允许不再提高。

10．4．5  在设防烈度地震作用下，错层处框架柱的截面承载力宜符合本规程公式（3．11．3-2）的要求。

10．4．6  错层处平面外受力的剪力墙的截面厚度，非抗震设计时不应小于200mm，抗震设计时不应小于250mm，并均应设置与之垂直的墙肢或扶壁柱；抗震设计时，其抗震等级应提高一级采用。错层处剪力墙的混凝土强度等级不应低于C30，水平和竖向分布钢筋的配筋率，非抗震设计时不应小于0．3％，抗震设计时不应小于0．5％。0

10．3．1  当框架-核心筒、筒中筒结构的侧向刚度不能满足要求时，可利用建筑避难层、设备层空间，设置适宜刚度的水平伸臂构件，形成带加强层的高层建筑结构。必要时，加强层也可同时设置周边水平环带构件。水平伸臂构件、周边环带构件可采用斜腹杆桁架、实体梁、箱形梁、空腹桁架等形式。

10．3．2  带加强层高层建筑结构设计应符合下列规定：
1  应合理设计加强层的数量、刚度和设置位置。当布置1个加强层时，可设置在0．6倍房屋高度附近；当布置2个加强层时，可分别设置在顶层和0．5倍房屋高度附近；当布置多个加强层时，宜沿竖向从顶层向下均匀布置。
2  加强层水平伸臂构件宜贯通核心筒，其平面布置宜位于核心筒的转角、T字节点处；水平伸臂构件与周边框架的连接宜采用铰接或半刚接；结构内力和位移计算中，设置水平伸臂桁架的楼层宜考虑楼板平面内的变形。
3  加强层及其相邻层的框架柱、核心筒应加强配筋构造。
4  加强层及其相邻层楼盖的刚度和配筋应加强。
5  在施工程序及连接构造上应采取减小结构竖向温度变形及轴向压缩差的措施，结构分析模型应能反映施工措施的影响。

10．3．3  抗震设计时，带加强层高层建筑结构应符合下列要求：
        1  加强层及其相邻层的框架柱、核心筒剪力墙的抗震等级应提高一级采用，一级应提高至特一级，但抗震等级已经为特一级时应允许不再提高；
        2  加强层及其相邻层的框架柱，箍筋应全柱段加密配置，轴压比限值应按其他楼层框架柱的数值减小0．05采用；
        3  加强层及其相邻层核心筒剪力墙应设置约束边缘构件。

10．2．1  在高层建筑结构的底部，当上部楼层部分竖向构件（剪力墙、框架柱）不能直接连续贯通落地时，应设置结构转换层，形成带转换层高层建筑结构。本节对带托墙转换层的剪力墙结构（部分框支剪力墙结构）及带托柱转换层的筒体结构的设计作出规定。

10．2．2  带转换层的高层建筑结构，其剪力墙底部加强部位的高度应从地下室顶板算起，宜取至转换层以上两层且不宜小于房屋高度的1／10。

10．2．3  转换层上部结构与下部结构的侧向刚度变化应符合本规程附录E的规定。

10．2．4  转换结构构件可采用转换梁、桁架、空腹桁架、箱形结构、斜撑等，非抗震设计和6度抗震设计时可采用厚板，7、8度抗震设计时地下室的转换结构构件可采用厚板。特一、一、二级转换结构构件的水平地震作用计算内力应分别乘以增大系数1．9、1．6、1．3；转换结构构件应按本规程第4．3．2条的规定考虑竖向地震作用。

10．2．5  部分框支剪力墙结构在地面以上设置转换层的位置，8度时不宜超过3层，7度时不宜超过5层，6度时可适当提高。

10．2．6  带转换层的高层建筑结构，其抗震等级应符合本规程第3．9节的有关规定，带托柱转换层的筒体结构，其转换柱和转换梁的抗震等级按部分框支剪力墙结构中的框支框架采纳。对部分框支剪力墙结构，当转换层的位置设置在3层及3层以上时，其框支柱、剪力墙底部加强部位的抗震等级宜按本规程表3．9．3和表3．9．4的规定提高一级采用，已为特一级时可不提高。

10．2．7  转换梁设计应符合下列要求：
        1  转换梁上、下部纵向钢筋的最小配筋率，非抗震设计时均不应小于0．30％；抗震设计时，特一、一、和二级分别不应小于0．60％、0．50％和0．40％。
        2  离柱边1．5倍梁截面高度范围内的梁箍筋应加密，加密区箍筋直径不应小于10mm、间距不应大于100mm。加密区箍筋的最小面积配筋率，非抗震设计时不应小于0．9f_t／f_yv；抗震设计时，特一、一和二级分别不应小于1．3f_t／f_yv、1．2f_t／f_yv和1．1f_t／f_yv。
        3  偏心受拉的转换梁的支座上部纵向钢筋至少应有50％沿梁全长贯通，下部纵向钢筋应全部直通到柱内；沿梁腹板高度应配置间距不大于200mm、直径不小于16mm的腰筋。

10．2．8  转换梁设计尚应符合下列规定：
1  转换梁与转换柱截面中线宜重合。
2  转换梁截面高度不宜小于计算跨度的1／8。托柱转换梁截面宽度不应小于其上所托柱在梁宽方向的截面宽度。框支梁截面宽度不宜大于框支柱相应方向的截面宽度，且不宜小于其上墙体截面厚度的2倍和400mm的较大值。
3  转换梁截面组合的剪力设计值应符合下列规定：

4  托柱转换梁应沿腹板高度配置腰筋，其直径不宜小于12mm、间距不宜大于200mm。
5  转换梁纵向钢筋接头宜采用机械连接，同一连接区段内接头钢筋截面面积不宜超过全部纵筋截面面积的50％，接头位置应避开上部墙体开洞部位、梁上托柱部位及受力较大部位。
6  转换梁不宜开洞。若必须开洞时，洞口边离开支座柱边的距离不宜小于梁截面高度；被洞口削弱的截面应进行承载力计算，因开洞形成的上、下弦杆应加强纵向钢筋和抗剪箍筋的配置。
7  对托柱转换梁的托柱部位和框支梁上部的墙体开洞部位，梁的箍筋应加密配置，加密区范围可取梁上托柱边或墙边两侧各1．5倍转换梁高度；箍筋直径、间距及面积配筋率应符合本规程第10．2．7条第2款的规定。

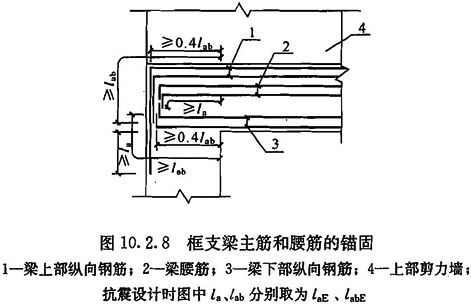

8  框支剪力墙结构中的框支梁上、下纵向钢筋和腰筋（图10．2．8）应在节点区可靠锚固，水平段应伸至柱边，且非抗震设计时不应小于0．4l_ab，抗震设计时不应小于0．4l_abE，梁上部第一排纵向钢筋应向柱内弯折锚固，且应延伸过梁底不小于l_a（非抗震设计）或l_aE（抗震设计）；当梁上部配置多排纵向钢筋时，其内排钢筋锚入柱内的长度可适当减小，但水平段长度和弯下段长度之和不应小于钢筋锚固长度l_a（非抗震设计）或l_aE（抗震设计）。
9  托柱转换梁在转换层宜在托柱位置设置正交方向的框架梁或楼面梁。

10．2．9  转换层上部的竖向抗侧力构件（墙、柱）宜直接落在转换层的主要转换构件上。

10．2．10  转换柱设计应符合下列要求：
        1  柱内全部纵向钢筋配筋率应符合本规程第6．4．3条中框支柱的规定；
        2  抗震设计时，转换柱箍筋应采用复合螺旋箍或井字复合箍，并应沿柱全高加密，箍筋直径不应小于10mm，箍筋间距不应大于100mm和6倍纵向钢筋直径的较小值；
        3  抗震设计时，转换柱的箍筋配箍特征值应比普通框架柱要求的数值增加0．02采用，且箍筋体积配箍率不应小于1．5％。

10．2．11  转换柱设计尚应符合下列规定：
1  柱截面宽度，非抗震设计时不宜小于400mm，抗震设计时不应小于450mm；柱截面高度，非抗震设计时不宜小于转换梁跨度的1／15，抗震设计时不宜小于转换梁跨度的1／12。
2  一、二级转换柱由地震作用产生的轴力应分别乘以增大系数1．5、1．2，但计算柱轴压比时可不考虑该增大系数。
3  与转换构件相连的一、二级转换柱的上端和底层柱下端截面的弯矩组合值应分别乘以增大系数1．5、1．3，其他层转换柱柱端弯矩设计值应符合本规程第6．2．1条的规定。
4  一、二级柱端截面的剪力设计值应符合本规程第6．2．3条的有关规定。
5  转换角柱的弯矩设计值和剪力设计值应分别在本条第3、4款的基础上乘以增大系数1．1。
6  柱截面的组合剪力设计值应符合下列规定：

7  纵向钢筋间距均不应小于80mm，且抗震设计时不宜大于200mm，非抗震设计时不宜大于250mm；抗震设计时，柱内全部纵向钢筋配筋率不宜大于4．0％。
8  非抗震设计时，转换柱宜采用复合螺旋箍或井字复合箍，其箍筋体积配箍率不宜小于0．8％，箍筋直径不宜小于10mm，箍筋间距不宜大于150mm。
9  部分框支剪力墙结构中的框支柱在上部墙体范围内的纵向钢筋应伸入上部墙体内不少于一层，其余柱纵筋应锚入转换层梁内或板内；从柱边算起，锚入梁内、板内的钢筋长度，抗震设计时不应小于l_aE，非抗震设计时不应小于l_a。

10．2．12  抗震设计时，转换梁、柱的节点核心区应进行抗震验算，节点应符合构造措施的要求。转换梁、柱的节点核心区应按本规程第6．4．10条的规定设置水平箍筋。

10．2．13  箱形转换结构上、下楼板厚度均不宜小于180mm，应根据转换柱的布置和建筑功能要求设置双向横隔板；上、下板配筋设计应同时考虑板局部弯曲和箱形转换层整体弯曲的影响，横隔板宜按深梁设计。

10．2．14  厚板设计应符合下列规定：
1  转换厚板的厚度可由抗弯、抗剪、抗冲切截面验算确定。
2  转换厚板可局部做成薄板，薄板与厚板交界处可加腋；转换厚板亦可局部做成夹心板。
3  转换厚板宜按整体计算时所划分的主要交叉梁系的剪力和弯矩设计值进行截面设计并按有限元法分析结果进行配筋校核；受弯纵向钢筋可沿转换板上、下部双层双向配置，每一方向总配筋率不宜小于0．6％；转换板内暗梁的抗剪箍筋面积配筋率不宜小于0．45％。
4  厚板外周边宜配置钢筋骨架网。
5  转换厚板上、下部的剪力墙、柱的纵向钢筋均应在转换厚板内可靠锚固。
6  转换厚板上、下一层的楼板应适当加强，楼板厚度不宜小于150mm。

10．2．15  采用空腹桁架转换层时，空腹桁架宜满层设置，应有足够的刚度。空腹桁架的上、下弦杆宜考虑楼板作用，并应加强上、下弦杆与框架柱的锚固连接构造；竖腹杆应按强剪弱弯进行配筋设计，并加强箍筋配置以及与上、下弦杆的连接构造措施。

10．2．16  部分框支剪力墙结构的布置应符合下列规定：
1  落地剪力墙和筒体底部墙体应加厚；
2  框支柱周围楼板不应错层布置；
3  落地剪力墙和筒体的洞口宜布置在墙体的中部；
4  框支梁上一层墙体内不宜设置边门洞，也不宜在框支中柱上方设置门洞；
5  落地剪力墙的间距l应符合下列规定：
  1）非抗震设计时，l不宜大于3B和36m；
  2）抗震设计时，当底部框支层为1～2层时，l不宜大于2B和24m；当底部框支层为3层及3层以上时，l不宜大于1．5B和20m；此处，B为落地墙之间楼盖的平均宽度。
6  框支柱与相邻落地剪力墙的距离，1～2层框支层时不宜大于12m，3层及3层以上框支层时不宜大于10m；
7  框支框架承担的地震倾覆力矩应小于结构总地震倾覆力矩的50％；
8  当框支梁承托剪力墙并承托转换次梁及其上剪力墙时，应进行应力分析，按应力校核配筋，并加强构造措施。B级高度部分框支剪力墙高层建筑的结构转换层，不宜采用框支主、次梁方案。

10．2．17  部分框支剪力墙结构框支柱承受的水平地震剪力标准值应按下列规定采用：
1  每层框支柱的数目不多于10根时，当底部框支层为1～2层时，每根柱所受的剪力应至少取结构基底剪力的2％；当底部框支层为3层及3层以上时，每根柱所受的剪力应至少取结构基底剪力的3％。
2  每层框支柱的数目多于10根时，当底部框支层为1～2层时，每层框支柱承受剪力之和应至少取结构基底剪力的20％；当框支层为3层及3层以上时，每层框支柱承受剪力之和应至少取结构基底剪力的30％。
框支柱剪力调整后，应相应调整框支柱的弯矩及柱端框架梁的剪力和弯矩，但框支梁的剪力、弯矩、框支柱的轴力可不调整。

10．2．18  部分框支剪力墙结构中，特一、一、二、三级落地剪力墙底部加强部位的弯矩设计值应按墙底截面有地震作用组合的弯矩值乘以增大系数1．8、1．5、1．3、1．1采用；其剪力设计值应按本规程第3．10．5条、第7．2．6条的规定进行调整。落地剪力墙墙肢不宜出现偏心受拉。

10．2．19  部分框支剪力墙结构中，剪力墙底部加强部位墙体的水平和竖向分布钢筋的最小配筋率，抗震设计时不应小于0．3％，非抗震设计时不应小于0．25％；抗震设计时钢筋间距不应大于200mm，钢筋直径不应小于8mm。

10．2．20  部分框支剪力墙结构的剪力墙底部加强部位，墙体两端宜设置翼墙或端柱，抗震设计时尚应按本规程第7．2．15条的规定设置约束边缘构件。

10．2．21  部分框支剪力墙结构的落地剪力墙基础应有良好的整体性和抗转动的能力。

10．2．22  部分框支剪力墙结构框支梁上部墙体的构造应符合下列规定：
1  当梁上部的墙体开有边门洞时（图10．2．22），洞边墙体宜设置翼墙、端柱或加厚，并应按本规程第7．2．15条约束边缘构件的要求进行配筋设计；当洞口靠近梁端部且梁的受剪承载力不满足要求时，可采取框支梁加腋或增大框支墙洞口连梁刚度等措施。

2  框支梁上部墙体竖向钢筋在梁内的锚固长度，抗震设计时不应小于l_aE，非抗震设计时不应小于l_a。

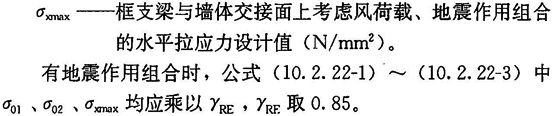

3  框支梁上部一层墙体的配筋宜按下列规定进行校核：

4  框支梁与其上部墙体的水平施工缝处宜按本规程第7．2．12条的规定验算抗滑移能力。

10．2．23  部分框支剪力墙结构中，框支转换层楼板厚度不宜小于180mm，应双层双向配筋，且每层每方向的配筋率不宜小于0．25％，楼板中钢筋应锚固在边梁或墙体内；落地剪力墙和筒体外围的楼板不宜开洞。楼板边缘和较大洞口周边应设置边梁，其宽度不宜小于板厚的2倍，全截面纵向钢筋配筋率不应小于1．0％。与转换层相邻楼层的楼板也应适当加强。

10．2．24  部分框支剪力墙结构中，抗震设计的矩形平面建筑框支转换层楼板，其截面剪力设计值应符合下列要求：

10．2．25  部分框支剪力墙结构中，抗震设计的矩形平面建筑框支转换层楼板，当平面较长或不规则以及各剪力墙内力相差较大时，可采用简化方法验算楼板平面内受弯承载力。

10．2．26  抗震设计时，带托柱转换层的筒体结构的外围转换柱与内筒、核心筒外墙的中距不宜大于12m。

10．2．27  托柱转换层结构，转换构件采用桁架时，转换桁架斜腹杆的交点、空腹桁架的竖腹杆宜与上部密柱的位置重合；转换桁架的节点应加强配筋及构造措施。
