8．2．1 规定剪力墙竖向和水平分布钢筋的最小配筋率，理由与本规程第7．2．17条相同。框架-剪力墙结构、板柱—剪力墙结构中的剪力墙是承担水平风荷载或水平地震作用的主要受力构件，必须要保证其安全可靠。因此，四级抗震等级时剪力墙的竖向、水平分布钢筋的配筋率比本规程第7．2．17条适当提高；为了提高混凝土开裂后的性能和保证施工质量，各排分布钢筋之间应设置拉筋，其直径不应小于6mm、间距不应大于600mm。

8．2．2 带边框的剪力墙，边框与嵌入的剪力墙应共同承担对其的作用力，本条列出为满足此要求的有关规定。

8．2．3 板柱-剪力墙结构设计主要考虑了下列几个方面：
       1 明确了结构分析中规则的板柱结构可用等代框架法，及其等代梁宽度的取值原则。但等代框架法是近似的简化方法，尤其是对不规则布置的情况，故有条件时，建议尽量采用连续体有限元空间模型进行计算分析以获取更准确的计算结果。

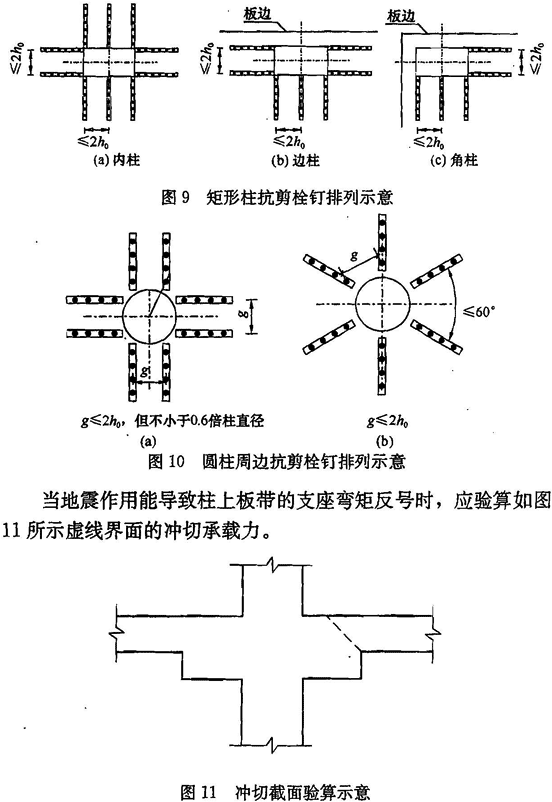

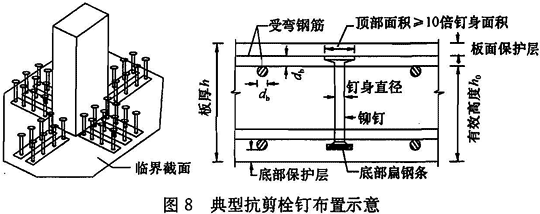

       2 设计无梁平板（包括有托板）的受冲切承载力时，当冲切应力大于0.7f_t时，可使用箍筋承担剪力。跨越剪切裂缝的竖向钢筋（箍筋的竖向肢）能阻止裂缝开展，但是，当竖向筋有滑动时，效果有所降低。一般的箍筋，由于竖肢的上下端皆为圆弧，在竖肢受力较大接近屈服时，皆有滑动发生，此点在国外的试验中得到证实。在板柱结构中，如不设托板，柱周围之板厚度不大，再加上双向纵筋使h₀减小，箍筋的竖向肢往往较短，少量滑动就能使应变减少较多，其箍筋竖肢的应力也不能达到屈服强度。因此，加拿大规范（CSA-A23.3-94）规定，只有当板厚（包括托板厚度）不小于300mm时，才允许使用箍筋。美国ACI规范要求在箍筋转角处配置较粗的水平筋以协助固定箍筋的竖肢。美国近年大量采用的“抗剪栓钉”（shear studs），能避免上述箍筋的缺点，且施工方便，既有良好的抗冲切性能，又能节约钢材。因此本规程建议尽可能采用高效能抗剪栓钉来提高抗冲切能力。在构造方面，可以参照钢结构栓钉的做法，按设计规定的直径及间距，将栓钉用自动焊接法焊在钢板上。典型布置的抗剪栓钉设置如图8所示；图9、图10分别给出了矩形柱和圆柱抗剪栓钉的不同排列示意图。

       3 为防止无柱托板板柱结构的楼板在柱边开裂后楼板坠落，穿过柱截面板底两个方向钢筋的受拉承载力应满足该柱承担的该层楼面重力荷载代表值所产生的轴压力设计值。

8．2．4 板柱-剪力墙结构中，地震作用虽由剪力墙全部承担，但结构在整体工作时，板柱部分仍会承担一定的水平力。由柱上板带和柱组成的板柱框架中的板，受力主要集中在柱的连线附近，故抗震设计应沿柱轴线设置暗梁，目的在于加强板与柱的连接，较好地起到板柱框架的作用，此时柱上板带的钢筋应比较集中在暗梁部位。
       当无梁板有局部开洞时，除满足图8．2．4的要求外，冲切计算中应考虑洞口对冲切能力的削弱，具体计算及构造应符合现行国家标准《混凝土结构设计规范》GB 50010的有关规定。

8．1．1 本章包括框架-剪力墙结构和板柱-剪力墙结构的设计。墨西哥地震等震害表明，板柱框架破坏严重，其板与柱的连接节点为薄弱点。因而在地震区必须加设剪力墙（或筒体）以抵抗地震作用，形成板柱-剪力墙结构。板柱-剪力墙结构受力特点与框架-剪力墙结构类似，故把这种结构纳入本章，并专门列出相关条文以规定其设计需要遵守的有关要求。除应遵守本章关于框架-剪力墙结构、板柱-剪力墙结构的结构布置、计算分析、截面设计及构造要求的规定外，还应遵守第5章计算分析的有关规定，以及第3章、第6章和第7章对框架-剪力墙结构最大适用高度、高宽比的规定和对框架、剪力墙的有关规定。

8．1．2 框架-剪力墙结构由框架和剪力墙组成，以其整体承担荷载和作用；其组成形式较灵活，本条仅列举了一些常用的组成形式，设计时可根据工程具体情况选择适当的组成形式和适量的框架和剪力墙。

8．1．3 框架-剪力墙结构在规定的水平力作用下，结构底层框架部分承受的地震倾覆力矩与结构总地震倾覆力矩的比值不尽相同，结构性能有较大的差别。本次修订对此作了较为具体的规定。在结构设计时，应据此比值确定该结构相应的适用高度和构造措施，计算模型及分析均按框架-剪力墙结构进行实际输入和计算分析。
       1 当框架部分承担的倾覆力矩不大于结构总倾覆力矩的10％时，意味着结构中框架承担的地震作用较小，绝大部分均由剪力墙承担，工作性能接近于纯剪力墙结构，此时结构中的剪力墙抗震等级可按剪力墙结构的规定执行；其最大适用高度仍按框架-剪力墙结构的要求执行；其中的框架部分应按框架-剪力墙结构的框架进行设计，也就是说需要进行本规程8．1．4条的剪力调整，其侧向位移控制指标按剪力墙结构采用。
       2 当框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的10％但不大于50％时，属于典型的框架-剪力墙结构，按本章有关规定进行设计。
       3 当框架部分承受的倾覆力矩大于结构总倾覆力矩的50％但不大于80％时，意味着结构中剪力墙的数量偏少，框架承担较大的地震作用，此时框架部分的抗震等级和轴压比宜按框架结构的规定执行，剪力墙部分的抗震等级和轴压比按框架-剪力墙结构的规定采用；其最大适用高度不宜再按框架-剪力墙结构的要求执行，但可比框架结构的要求适当提高，提高的幅度可视剪力墙承担的地震倾覆力矩来确定。
       4 当框架部分承受的倾覆力矩大于结构总倾覆力矩的80％时，意味着结构中剪力墙的数量极少，此时框架部分的抗震等级和轴压比应按框架结构的规定执行，剪力墙部分的抗震等级和轴压比按框架-剪力墙结构的规定采用；其最大适用高度宜按框架结构采用。对于这种少墙框剪结构，由于其抗震性能较差，不主张采用，以避免剪力墙受力过大、过早破坏。当不可避免时，宜采取将此种剪力墙减薄、开竖缝、开结构洞、配置少量单排钢筋等措施，减小剪力墙的作用。
       在条文第3、4款规定的情况下，为避免剪力墙过早开裂或破坏，其位移相关控制指标按框架-剪力墙结构的规定采用。对第4款，如果最大层间位移角不能满足框架-剪力墙结构的限值要求，可按本规程第3．11节的有关规定，进行结构抗震性能分析论证。

8．1．4 框架-剪力墙结构在水平地震作用下，框架部分计算所得的剪力-般都较小。按多道防线的概念设计要求，墙体是第一道防线，在设防地震、罕遇地震下先于框架破坏，由于塑性内力重分布，框架部分按侧向刚度分配的剪力会比多遇地震下加大，为保证作为第二道防线的框架具有一定的抗侧力能力，需要对框架承担的剪力予以适当的调整。随着建筑形式的多样化，框架柱的数量沿竖向有时会有较大的变化，框架柱的数量沿竖向有规律分段变化时可分段调整的规定，对框架柱数量沿竖向变化更复杂的情况，设计时应专门研究框架柱剪力的调整方法。
       对有加强层的结构，框架承担的最大剪力不包含加强层及相邻上下层的剪力。

8．1．5 框架-剪力墙结构是框架和剪力墙共同承担竖向和水平作用的结构体系，布置适量的剪力墙是其基本特点。为了发挥框架-剪力墙结构的优势，无论是否抗震设计，均应设计成双向抗侧力体系，且结构在两个主轴方向的刚度和承载力不宜相差过大；抗震设计时，框架-剪力墙结构在结构两个主轴方向均应布置剪力墙，以体现多道防线的要求。

8．1．6 框架-剪力墙结构中，主体结构构件之间一般不宜采用铰接，但在某些具体情况下，比如采用铰接对主体结构构件受力有利时可以针对具体构件进行分析判定后，在局部位置采用铰接。

8．1．7 本条主要指出框架-剪力墙结构中在结构布置时要处理好框架和剪力墙之间的关系，遵循这些要求，可使框架-剪力墙结构更好地发挥两种结构各自的作用并且使整体合理地工作。

8．1．8 长矩形平面或平面有一方向较长（如L形平面中有一肢较长）时，如横向剪力墙间距过大，在侧向力作用下，因不能保证楼盖平面的刚性而会增加框架的负担，故对剪力墙的最大间距作出规定。当剪力墙之间的楼板有较大开洞时，对楼盖平面刚度有所削弱，此时剪力墙的间距宜再减小。纵向剪力墙布置在平面的尽端时，会造成对楼盖两端的约束作用，楼盖中部的梁板容易因混凝土收缩和温度变化而出现裂缝，故宜避免。同时也考虑到在设计中有剪力墙布置在建筑中部，而端部无剪力墙的情况，用表注4的相应规定，可防止布置框架的楼面伸出太长，不利于地震力传递。

8．1．9 板柱结构由于楼盖基本没有梁，可以减小楼层高度，对使用和管道安装都较方便，因而板柱结构在工程中时有采用。但板柱结构抵抗水平力的能力差，特别是板与柱的连接点是非常薄弱的部位，对抗震尤为不利。为此，本规程规定抗震设计时，高层建筑不能单独使用板柱结构，而必须设置剪力墙（或剪力墙组成的筒体）来承担水平力。本规程除在第3章对其适用高度及高宽比严格控制外，这里尚做出结构布置的有关要求。8度设防时应采用有柱托板，托板处总厚度不小于16倍柱纵筋直径是为了保证板柱节点的抗弯刚度。当板厚不满足受冲切承载力要求而又不能设置柱托板时，建议采用型钢剪力架（键）抵抗冲切，剪力架（键）型钢应根据计算确定。型钢剪力架（键）的高度不应大于板面筋的下排钢筋和板底筋的上排钢筋之间的净距，并确保型钢具有足够的保护层厚度，据此确定板的厚度并不应小于200mm。

8．1．10 抗震设计时，按多道设防的原则，规定全部地震剪力应由剪力墙承担，但各层板柱部分除应符合计算要求外，仍应能承担不少于该层相应方向20％的地震剪力。另外，本条在02规程的基础上增加了抗风设计时的要求，以提高板柱-剪力墙结构在适用高度提高后抵抗水平力的性能。
