10．1．1 本章对复杂高层建筑结构的规定适用于带转换层的结构、带加强层的结构、错层结构、连体结构以及竖向体型收进、悬挑结构。
10．1．2 9度抗震设计时不应采用带转换层的结构、带加强层的结构、错层结构和连体结构。
10．1．3 7度和8度抗震设计时，剪力墙结构错层高层建筑的房屋高度分别不宜大于80m和60m；框架-剪力墙结构错层高层建筑的房屋高度分别不应大于80m和60m。抗震设计时，B级高度高层建筑不宜采用连体结构；底部带转换层的B级高度筒中筒结构，当外筒框支层以上采用由剪力墙构成的壁式框架时，其最大适用高度应比本规程表3．3．1-2规定的数值适当降低。
10．1．4 7度和8度抗震设计的高层建筑不宜同时采用超过两种本规程第10．1．1条所规定的复杂高层建筑结构。
10．1．5 复杂高层建筑结构的计算分析应符合本规程第5章的有关规定。复杂高层建筑结构中的受力复杂部位，尚宜进行应力分析，并按应力进行配筋设计校核。
9．3．1 筒中筒结构的平面外形宜选用圆形、正多边形、椭圆形或矩形等，内筒宜居中。
9．3．2 矩形平面的长宽比不宜大于2。
9．3．3 内筒的宽度可为高度的1／12～1／15，如有另外的角筒或剪力墙时，内筒平面尺寸可适当减小。内筒宜贯通建筑物全高，竖向刚度宜均匀变化。
9．3．4 三角形平面宜切角，外筒的切角长度不宜小于相应边长的1／8，其角部可设置刚度较大的角柱或角筒；内筒的切角长度不宜小于相应边长的1／10，切角处的筒壁宜适当加厚。
9．3．5 外框筒应符合下列规定：
1 柱距不宜大于4m，框筒柱的截面长边应沿筒壁方向布置，必要时可采用T形截面；
2 洞口面积不宜大于墙面面积的60％，洞口高宽比宜与层高和柱距之比值相近；
3 外框筒梁的截面高度可取柱净距的1／4；
4 角柱截面面积可取中柱的1～2倍。
9．3．6 外框筒梁和内筒连梁的截面尺寸应符合下列规定：
1 持久、短暂设计状况
9．3．7 外框筒梁和内筒连梁的构造配筋应符合下列要求：
1 非抗震设计时，箍筋直径不应小于8mm；抗震设计时，箍筋直径不应小于10mm。
2 非抗震设计时，箍筋间距不应大于150mm；抗震设计时，箍筋间距沿梁长不变，且不应大于100mm，当梁内设置交叉暗撑时，箍筋间距不应大于200mm。
3 框筒梁上、下纵向钢筋的直径均不应小于16mm，腰筋的直径不应小于10mm，腰筋间距不应大于200mm。
9．3．8 跨高比不大于2的框筒梁和内筒连梁宜增配对角斜向钢筋。跨高比不大于1的框筒梁和内筒连梁宜采用交叉暗撑（图9．3．8），且应符合下列规定：
1 梁的截面宽度不宜小于400mm；
2 全部剪力应由暗撑承担，每根暗撑应由不少于4根纵向钢筋组成，纵筋直径不应小于14mm，其总面积AS应按下列公式计算：
9．2．1 核心筒宜贯通建筑物全高。核心筒的宽度不宜小于筒体总高的1／12，当筒体结构设置角筒、剪力墙或增强结构整体刚度的构件时，核心筒的宽度可适当减小。
9．2．2 抗震设计时，核心筒墙体设计尚应符合下列规定：
1 底部加强部位主要墙体的水平和竖向分布钢筋的配筋率均不宜小于0．30％；
2 底部加强部位角部墙体约束边缘构件沿墙肢的长度宜取墙肢截面高度的1／4，约束边缘构件范围内应主要采用箍筋；
3 底部加强部位以上角部墙体宜按本规程7．2．15条的规定设置约束边缘构件。
9．2．3 框架-核心筒结构的周边柱间必须设置框架梁。
9．2．4 核心筒连梁的受剪截面应符合本规程第9．3．6条的要求，其构造设计应符合本规程第9．3．7、9．3．8条的有关规定。
9．2．5 对内筒偏置的框架-筒体结构，应控制结构在考虑偶然偏心影响的规定地震力作用下，最大楼层水平位移和层间位移不应大于该楼层平均值的1．4倍，结构扭转为主的第一自振周期Tt与平动为主的第一自振周期Tl之比不应大于0．85，且Tl的扭转成分不宜大于30％。
9．2．6 当内筒偏置、长宽比大于2时，宜采用框架-双筒结构。
9．2．7 当框架-双筒结构的双筒间楼板开洞时，其有效楼板宽度不宜小于楼板典型宽度的50％，洞口附近楼板应加厚，并应采用双层双向配筋，每层单向配筋率不应小于0．25％；双筒间楼板宜按弹性板进行细化分析。
9．1．1 本章适用于钢筋混凝土框架-核心筒结构和筒中筒结构，其他类型的筒体结构可参照使用。筒体结构各种构件的截面设计和构造措施除应遵守本章规定外，尚应符合本规程第6～8章的有关规定。
9．1．2 筒中筒结构的高度不宜低于80m，高宽比不宜小于3。对高度不超过60m的框架-核心筒结构，可按框架-剪力墙结构设计。
9．1．3 当相邻层的柱不贯通时，应设置转换梁等构件。转换构件的结构设计应符合本规程第10章的有关规定。

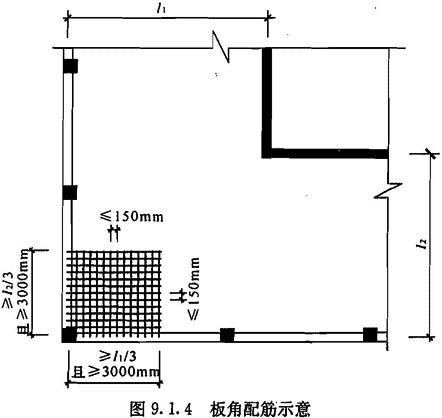

9．1．4 筒体结构的楼盖外角宜设置双层双向钢筋（图9．1．4），单层单向配筋率不宜小于0．3％，钢筋的直径不应小于8mm，间距不应大于150mm，配筋范围不宜小于外框架（或外筒）至内筒外墙中距的1／3和3m。
9．1．5 核心筒或内筒的外墙与外框柱间的中距，非抗震设计大于15m、抗震设计大于12m时，宜采取增设内柱等措施。
9．1．6 核心筒或内筒中剪力墙截面形状宜简单；截面形状复杂的墙体可按应力进行截面设计校核。
9．1．7 筒体结构核心筒或内筒设计应符合下列规定：
1 墙肢宜均匀、对称布置；
2 筒体角部附近不宜开洞，当不可避免时，筒角内壁至洞口的距离不应小于500mm和开洞墙截面厚度的较大值；
3 筒体墙应按本规程附录D验算墙体稳定，且外墙厚度不应小于200mm，内墙厚度不应小于160mm，必要时可设置扶壁柱或扶壁墙；
4 筒体墙的水平、竖向配筋不应少于两排，其最小配筋率应符合本规程第7．2．17条的规定；
5 抗震设计时，核心筒、内筒的连梁宜配置对角斜向钢筋或交叉暗撑；
6 筒体墙的加强部位高度、轴压比限值、边缘构件设置以及截面设计，应符合本规程第7章的有关规定。
9．1．8 核心筒或内筒的外墙不宜在水平方向连续开洞，洞间墙肢的截面高度不宜小于1．2m；当洞间墙肢的截面高度与厚度之比小于4时，宜按框架柱进行截面设计。
9．1．9 抗震设计时，框筒柱和框架柱的轴压比限值可按框架-剪力墙结构的规定采用。
9．1．10 楼盖主梁不宜搁置在核心筒或内筒的连梁上。
9．1．11 抗震设计时，筒体结构的框架部分按侧向刚度分配的楼层地震剪力标准值应符合下列规定：
1 框架部分分配的楼层地震剪力标准值的最大值不宜小于结构底部总地震剪力标准值的10％。
2 当框架部分分配的地震剪力标准值的最大值小于结构底部总地震剪力标准值的10％时，各层框架部分承担的地震剪力标准值应增大到结构底部总地震剪力标准值的15％；此时，各层核心筒墙体的地震剪力标准值宜乘以增大系数1．1，但可不大于结构底部总地震剪力标准值，墙体的抗震构造措施应按抗震等级提高一级后采用，已为特一级的可不再提高。
3 当框架部分分配的地震剪力标准值小于结构底部总地震剪力标准值的20％，但其最大值不小于结构底部总地震剪力标准值的10％时，应按结构底部总地震剪力标准值的20％和框架部分楼层地震剪力标准值中最大值的1．5倍二者的较小值进行调整。
按本条第2款或第3款调整框架柱的地震剪力后，框架柱端弯矩及与之相连的框架梁端弯矩、剪力应进行相应调整。
有加强层时，本条框架部分分配的楼层地震剪力标准值的最大值不应包括加强层及其上、下层的框架剪力。
8．2．1 框架-剪力墙结构、板柱-剪力墙结构中，剪力墙的竖向、水平分布钢筋的配筋率，抗震设计时均不应小于0．25％，非抗震设计时均不应小于0．20％，并应至少双排布置。各排分布筋之间应设置拉筋，拉筋的直径不应小于6mm、间距不应大于600mm。
8．2．2 带边框剪力墙的构造应符合下列规定：
1 带边框剪力墙的截面厚度应符合本规程附录D的墙体稳定计算要求，且应符合下列规定：
1）抗震设计时，一、二级剪力墙的底部加强部位不应小于200mm；
2）除本款1）项以外的其他情况下不应小于160mm。
2 剪力墙的水平钢筋应全部锚入边框柱内，锚固长度不应小于la（非抗震设计）或laE（抗震设计）；
3 与剪力墙重合的框架梁可保留，亦可做成宽度与墙厚相同的暗梁，暗梁截面高度可取墙厚的2倍或与该榀框架梁截面等高，暗梁的配筋可按构造配置且应符合一般框架梁相应抗震等级的最小配筋要求；
4 剪力墙截面宜按工字形设计，其端部的纵向受力钢筋应配置在边框柱截面内；
5 边框柱截面宜与该榀框架其他柱的截面相同，边框柱应符合本规程第6章有关框架柱构造配筋规定；剪力墙底部加强部位边框柱的箍筋宜沿全高加密；当带边框剪力墙上的洞口紧邻边框柱时，边框柱的箍筋宜沿全高加密。
8．2．3 板柱-剪力墙结构设计应符合下列规定：
1 结构分析中规则的板柱结构可用等代框架法，其等代梁的宽度宜采用垂直于等代框架方向两侧柱距各1／4；宜采用连续体有限元空间模型进行更准确的计算分析。
2 楼板在柱周边临界截面的冲切应力，不宜超过0．7ft，超过时应配置抗冲切钢筋或抗剪栓钉，当地震作用导致柱上板带支座弯矩反号时还应对反向作复核。板柱节点冲切承载力可按现行国家标准《混凝土结构设计规范》GB 50010的相关规定进行验算，并应考虑节点不平衡弯矩作用下产生的剪力影响。
3 沿两个主轴方向均应布置通过柱截面的板底连续钢筋，且钢筋的总截面面积应符合下式要求：
AS≥NG／fy （8．2．3）
式中：AS——通过柱截面的板底连续钢筋的总截面面积；
NG——该层楼面重力荷载代表值作用下的柱轴向压力设计值，8度时尚宜计入竖向地震影响；
fy——通过柱截面的板底连续钢筋的抗拉强度设计值。
8．2．4 板柱-剪力墙结构中，板的构造设计应符合下列规定：
1 抗震设计时，应在柱上板带中设置构造暗梁，暗梁宽度取柱宽及两侧各1．5倍板厚之和，暗梁支座上部钢筋截面积不宜小于柱上板带钢筋截面积的50％，并应全跨拉通，暗梁下部钢筋应不小于上部钢筋的1／2。暗梁箍筋的布置，当计算不需要时，直径不应小于8mm，间距不宜大于3h0／4，肢距不宜大于2h0；当计算需要时应按计算确定，且直径不应小于10mm，间距不宜大于h0／2，肢距不宜大于1．5h0。
2 设置柱托板时，非抗震设计时托板底部宜布置构造钢筋；抗震设计时托板底部钢筋应按计算确定，并应满足抗震锚固要求。计算柱上板带的支座钢筋时，可考虑托板厚度的有利影响。

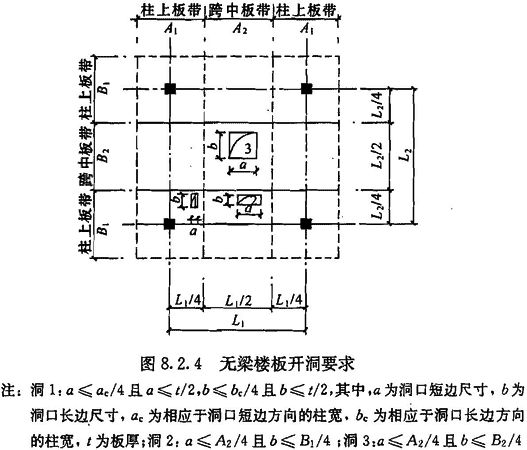

3 无梁楼板开局部洞口时，应验算承载力及刚度要求。当未作专门分析时，在板的不同部位开单个洞的大小应符合图8．2．4的要求。若在同一部位开多个洞时，则在同一截面上各个洞宽之和不应大于该部位单个洞的允许宽度。所有洞边均应设置补强钢筋。
8．1．1 框架-剪力墙结构、板柱-剪力墙结构的结构布置、计算分析、截面设计及构造要求除应符合本章的规定外，尚应分别符合本规程第3、5、6和7章的有关规定。
8．1．2 框架-剪力墙结构可采用下列形式：
1 框架与剪力墙（单片墙、联肢墙或较小井筒）分开布置；
2 在框架结构的若干跨内嵌入剪力墙（带边框剪力墙）；
3 在单片抗侧力结构内连续分别布置框架和剪力墙；
4 上述两种或三种形式的混合。
8．1．3 抗震设计的框架-剪力墙结构，应根据在规定的水平力作用下结构底层框架部分承受的地震倾覆力矩与结构总地震倾覆力矩的比值，确定相应的设计方法，并应符合下列规定：
1 框架部分承受的地震倾覆力矩不大于结构总地震倾覆力矩的10％时，按剪力墙结构进行设计，其中的框架部分应按框架-剪力墙结构的框架进行设计；
2 当框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的10％但不大于50％时，按框架-剪力墙结构进行设计；
3 当框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50％但不大于80％时，按框架-剪力墙结构进行设计，其最大适用高度可比框架结构适当增加，框架部分的抗震等级和轴压比限值宜按框架结构的规定采用；
4 当框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的80％时，按框架-剪力墙结构进行设计，但其最大适用高度宜按框架结构采用，框架部分的抗震等级和轴压比限值应按框架结构的规定采用。当结构的层间位移角不满足框架-剪力墙结构的规定时，可按本规程第3．11节的有关规定进行结构抗震性能分析和论证。
8．1．4 抗震设计时，框架-剪力墙结构对应于地震作用标准值的各层框架总剪力应符合下列规定：
1 满足式（8．1．4）要求的楼层，其框架总剪力不必调整；不满足式（8．1．4）要求的楼层，其框架总剪力应按0．2V0和1．5Vf.max二者的较小值采用；
Vf≥0．2V0 （8．1．4）
式中：V0——对框架柱数量从下至上基本不变的结构，应取对应于地震作用标准值的结构底层总剪力；对框架柱数量从下至上分段有规律变化的结构，应取每段底层结构对应于地震作用标准值的总剪力；
Vf——对应于地震作用标准值且未经调整的各层（或某一段内各层）框架承担的地震总剪力；
Vf.max——对框架柱数量从下至上基本不变的结构，应取对应于地震作用标准值且未经调整的各层框架承担的地震总剪力中的最大值；对框架柱数量从下至上分段有规律变化的结构，应取每段中对应于地震作用标准值且未经调整的各层框架承担的地震总剪力中的最大值。
2 各层框架所承担的地震总剪力按本条第1款调整后，应按调整前、后总剪力的比值调整每根框架柱和与之相连框架梁的剪力及端部弯矩标准值，框架柱的轴力标准值可不予调整；
3 按振型分解反应谱法计算地震作用时，本条第1款所规定的调整可在振型组合之后、并满足本规程第4．3．12条关于楼层最小地震剪力系数的前提下进行。
8．1．5 框架-剪力墙结构应设计成双向抗侧力体系；抗震设计时，结构两主轴方向均应布置剪力墙。
8．1．6 框架-剪力墙结构中，主体结构构件之间除个别节点外不应采用铰接；梁与柱或柱与剪力墙的中线宜重合；框架梁、柱中心线之间有偏离时，应符合本规程第6．1．7条的有关规定。
8．1．7 框架-剪力墙结构中剪力墙的布置宜符合下列规定：
1 剪力墙宜均匀布置在建筑物的周边附近、楼梯间、电梯间、平面形状变化及恒载较大的部位，剪力墙间距不宜过大；
2 平面形状凹凸较大时，宜在凸出部分的端部附近布置剪力墙；
3 纵、横剪力墙宜组成L形、T形和[形等形式；
4 单片剪力墙底部承担的水平剪力不应超过结构底部总水平剪力的30％；
5 剪力墙宜贯通建筑物的全高，宜避免刚度突变；剪力墙开洞时，洞口宜上下对齐；
6 楼、电梯间等竖井宜尽量与靠近的抗侧力结构结合布置；
7 抗震设计时，剪力墙的布置宜使结构各主轴方向的侧向刚度接近。
8．1．8 长矩形平面或平面有一部分较长的建筑中，其剪力墙的布置尚宜符合下列规定：
1 横向剪力墙沿长方向的间距宜满足表8．1．8的要求，当这些剪力墙之间的楼盖有较大开洞时，剪力墙的间距应适当减小；
2 纵向剪力墙不宜集中布置在房屋的两尽端。
注：1 表中B为剪力墙之间的楼盖宽度（m）；
2 装配整体式楼盖的现浇层应符合本规程第3．6．2条的有关规定；
3 现浇层厚度大于60mm的叠合楼板可作为现浇板考虑；
4 当房屋端部未布置剪力墙时，第一片剪力墙与房屋端部的距离，不宜大于表中剪力墙间距的1／2。
8．1．9 板柱-剪力墙结构的布置应符合下列规定：
1 应同时布置筒体或两主轴方向的剪力墙以形成双向抗侧力体系，并应避免结构刚度偏心，其中剪力墙或筒体应分别符合本规程第7章和第9章的有关规定，且宜在对应剪力墙或筒体的各楼层处设置暗梁。
2 抗震设计时，房屋的周边应设置边梁形成周边框架，房屋的顶层及地下室顶板宜采用梁板结构。
3 有楼、电梯间等较大开洞时，洞口周围宜设置框架梁或边梁。
4 无梁板可根据承载力和变形要求采用无柱帽（柱托）板或有柱帽（柱托）板形式。柱托板的长度和厚度应按计算确定，且每方向长度不宜小于板跨度的1／6，其厚度不宜小于板厚度的1／4。7度时宜采用有柱托板，8度时应采用有柱托板，此时托板每方向长度尚不宜小于同方向柱截面宽度和4倍板厚之和，托板总厚度尚不应小于柱纵向钢筋直径的16倍。当无柱托板且无梁板受冲切承载力不足时，可采用型钢剪力架（键），此时板的厚度并不应小于200mm。
5 双向无梁板厚度与长跨之比，不宜小于表8．1．9的规定。
8．1．10 抗风设计时，板柱-剪力墙结构中各层筒体或剪力墙应能承担不小于80％相应方向该层承担的风荷载作用下的剪力；抗震设计时，应能承担各层全部相应方向该层承担的地震剪力，而各层板柱部分尚应能承担不小于20％相应方向该层承担的地震剪力，且应符合有关抗震构造要求。
7．2．1 剪力墙的截面厚度应符合下列规定：
1 应符合本规程附录D的墙体稳定验算要求。
2 一、二级剪力墙：底部加强部位不应小于200mm，其他部位不应小于160mm 一字形独立剪力墙底部加强部位不应小于220mm，其他部位不应小于180mm。
3 三、四级剪力墙：不应小于160mm，一字形独立剪力墙的底部加强部位尚不应小于180mm。
4 非抗震设计时不应小于160mm。
5 剪力墙井筒中，分隔电梯井或管道井的墙肢截面厚度可适当减小，但不宜小于160mm。
7．2．2 抗震设计时，短肢剪力墙的设计应符合下列规定：
1 短肢剪力墙截面厚度除应符合本规程第7．2．1条的要求外，底部加强部位尚不应小于200mm，其他部位尚不应小于180mm。
2 一、二、三级短肢剪力墙的轴压比，分别不宜大于0．45、0．50、0．55，一字形截面短肢剪力墙的轴压比限值应相应减少0．1。
3 短肢剪力墙的底部加强部位应按本节7．2．6条调整剪力设计值，其他各层一、二、三级时剪力设计值应分别乘以增大系数1．4、1．2和1．1。
4 短肢剪力墙边缘构件的设置应符合本规程第7．2．14条的规定。
5 短肢剪力墙的全部竖向钢筋的配筋率，底部加强部位一、二级不宜小于1．2％，三、四级不宜小于1．0％；其他部位一、二级不宜小于1．0％，三、四级不宜小于0．8％。
6 不宜采用一字形短肢剪力墙，不宜在一字形短肢剪力墙上布置平面外与之相交的单侧楼面梁。
7．2．3 高层剪力墙结构的竖向和水平分布钢筋不应单排配置。剪力墙截面厚度不大于400mm时，可采用双排配筋；大于400mm、但不大于700mm时，宜采用三排配筋；大于700mm时，宜采用四排配筋。各排分布钢筋之间拉筋的间距不应大于600mm，直径不应小于6mm。
7．2．4 抗震设计的双肢剪力墙，其墙肢不宜出现小偏心受拉；当任一墙肢为偏心受拉时，另一墙肢的弯矩设计值及剪力设计值应乘以增大系数1．25。
7．2．5 一级剪力墙的底部加强部位以上部位，墙肢的组合弯矩设计值和组合剪力设计值应乘以增大系数，弯矩增大系数可取为1．2，剪力增大系数可取为1．3。
7．2．6 底部加强部位剪力墙截面的剪力设计值，一、二、三级时应按式（7．2．6-1）调整，9度一级剪力墙应按式（7．2．6-2）调整；二、三级的其他部位及四级时可不调整。

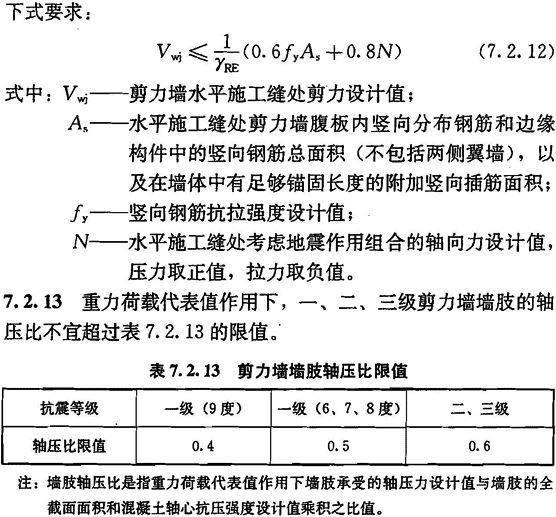

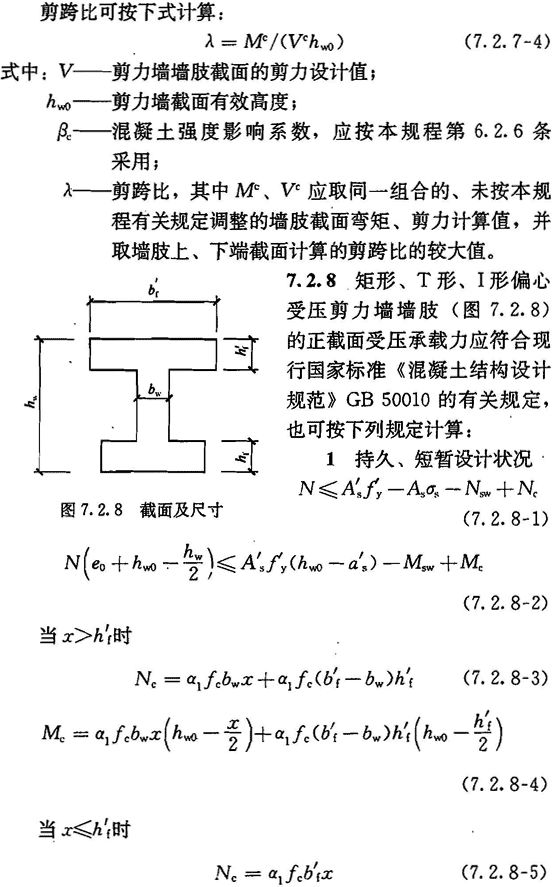

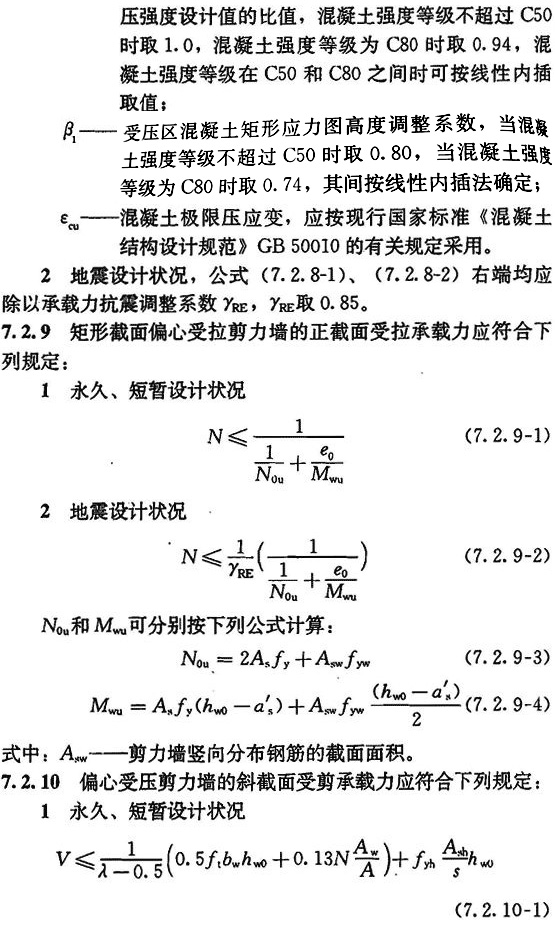

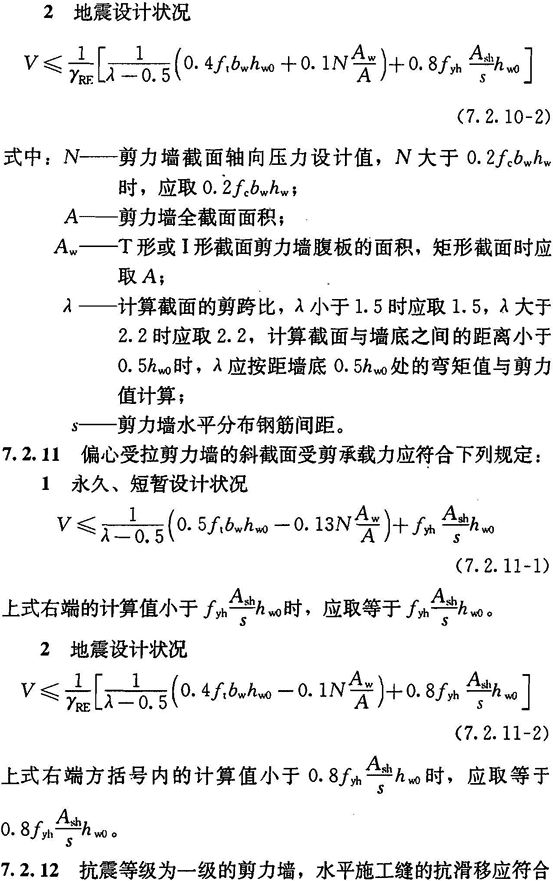

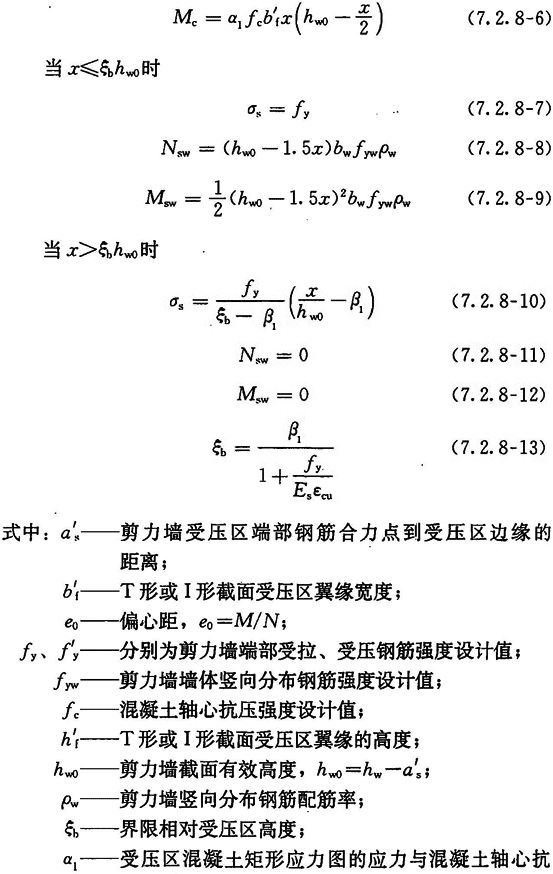

7．2．14 剪力墙两端和洞口两侧应设置边缘构件，并应符合下列规定：
1 一、二、三级剪力墙底层墙肢底截面的轴压比大于表7．2．14的规定值时，以及部分框支剪力墙结构的剪力墙，应在底部加强部位及相邻的上一层设置约束边缘构件，约束边缘构件应符合本规程第7．2．15条的规定；
2 除本条第1款所列部位外，剪力墙应按本规程第7．2．16条设置构造边缘构件；
3 B级高度高层建筑的剪力墙，宜在约束边缘构件层与构造边缘构件层之间设置1～2层过渡层，过渡层边缘构件的箍筋配置要求可低于约束边缘构件的要求，但应高于构造边缘构件的要求。
7．2．15 剪力墙的约束边缘构件可为暗柱、端柱和翼墙（图7．2．15），并应符合下列规定：
1 约束边缘构件沿墙肢的长度lc和箍筋配箍特征值λv应符合表7．2．15的要求，其体积配箍率ρv应按下式计算：
2 剪力墙约束边缘构件阴影部分（图7．2．15）的竖向钢筋除应满足正截面受压（受拉）承载力计算要求外，其配筋率一、二、三级时分别不应小于1．2％、1．0％和1．0％，并分别不应少于8Φ16、6Φ16和6Φ14的钢筋（Φ表示钢筋直径）；
3 约束边缘构件内箍筋或拉筋沿竖向的间距，一级不宜大于100mm，二、三级不宜大于150mm；箍筋、拉筋沿水平方向的肢距不宜大于300mm，不应大于竖向钢筋间距的2倍。

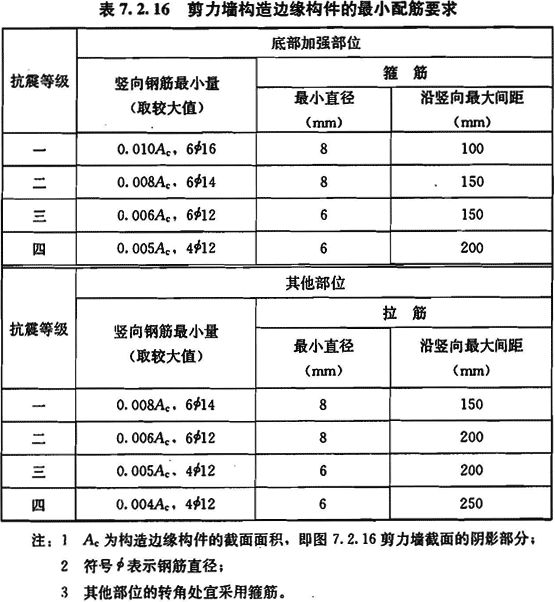

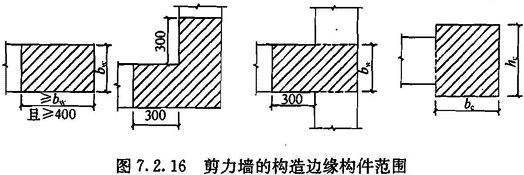

7．2．16 剪力墙构造边缘构件的范围宜按图7．2．16中阴影部分采用，其最小配筋应满足表7．2．16的规定，并应符合下列规定：
1 竖向配筋应满足正截面受压（受拉）承载力的要求；
2 当端柱承受集中荷载时，其竖向钢筋、箍筋直径和间距应满足框架柱的相应要求；
3 箍筋、拉筋沿水平方向的肢距不宜大于300mm，不应大于竖向钢筋间距的2倍；
4 抗震设计时，对于连体结构、错层结构以及B级高度高层建筑结构中的剪力墙（筒体），其构造边缘构件的最小配筋应符合下列要求：
1）竖向钢筋最小量应比表7．2．16中的数值提高0．001Ac采用；
2）箍筋的配筋范围宜取图7．2．16中阴影部分，其配箍特征值λv不宜小于0．1。
5 非抗震设计的剪力墙，墙肢端部应配置不少于4Φ12的纵向钢筋，箍筋直径不应小于6mm、间距不宜大于250mm。
7．2．17 剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0．25％，四级和非抗震设计时均不应小于0．20％。
7．2．18 剪力墙的竖向和水平分布钢筋的间距均不宜大于300mm，直径不应小于8mm。剪力墙的竖向和水平分布钢筋的直径不宜大于墙厚的1／10。
7．2．19 房屋顶层剪力墙、长矩形平面房屋的楼梯间和电梯间剪力墙、端开间纵向剪力墙以及端山墙的水平和竖向分布钢筋的配筋率均不应小于0．25％，间距均不应大于200mm。
7．2．20 剪力墙的钢筋锚固和连接应符合下列规定：
1 非抗震设计时，剪力墙纵向钢筋最小锚固长度应取la；抗震设计时，剪力墙纵向钢筋最小锚固长度应取laE。la、laE的取值应符合本规程第6．5节的有关规定。

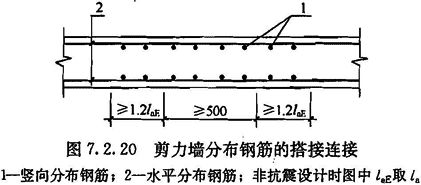

2 剪力墙竖向及水平分布钢筋采用搭接连接时（图7．2．20），一、二级剪力墙的底部加强部位，接头位置应错开，同一截面连接的钢筋数量不宜超过总数量的50％，错开净距不宜小于500mm；其他情况剪力墙的钢筋可在同一截面连接。分布钢筋的搭接长度，非抗震设计时不应小于1．2la，抗震设计时不应小于1．2laE。
3 暗柱及端柱内纵向钢筋连接和锚固要求宜与框架柱相同，宜符合本规程第6．5节的有关规定。

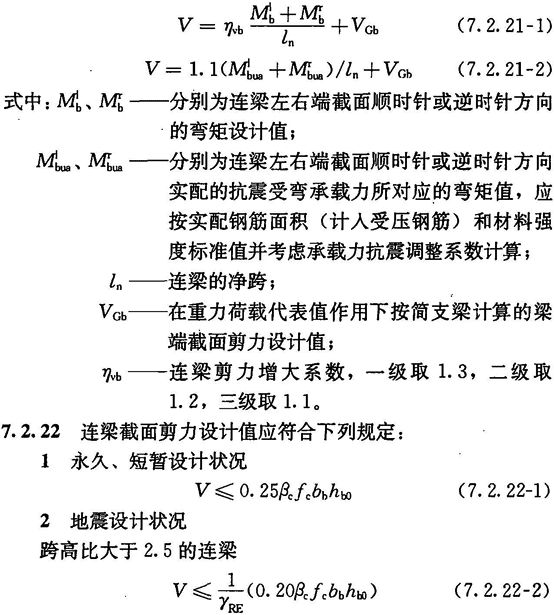

7．2．21 连梁两端截面的剪力设计值V应按下列规定确定：
1 非抗震设计以及四级剪力墙的连梁，应分别取考虑水平风荷载、水平地震作用组合的剪力设计值。
2 一、二、三级剪力墙的连梁，其梁端截面组合的剪力设计值应按式（7．2．21-1）确定，9度时一级剪力墙的连梁应按式（7．2．21-2）确定。

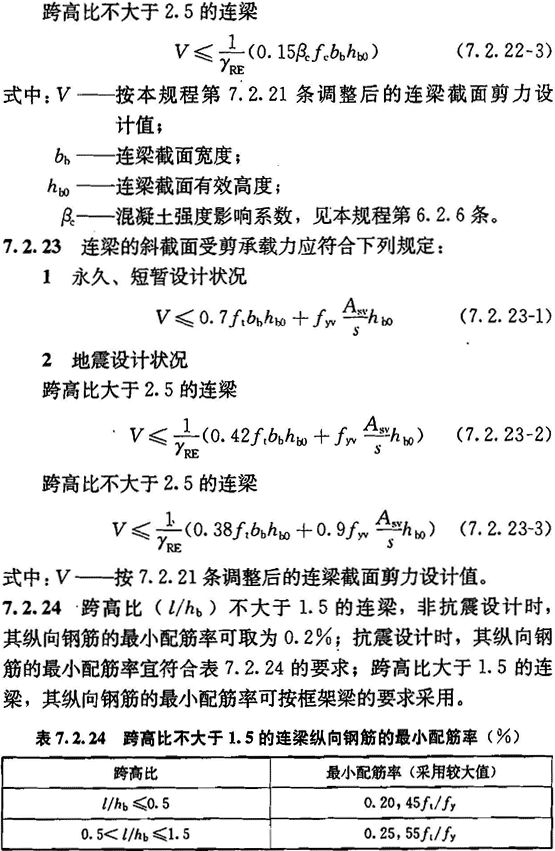

7．2．25 剪力墙结构连梁中，非抗震设计时，顶面及底面单侧纵向钢筋的最大配筋率不宜大于2．5％；抗震设计时，顶面及底面单侧纵向钢筋的最大配筋率宜符合表7．2．25的要求。如不满足，则应按实配钢筋进行连梁强剪弱弯的验算。
7．2．26 剪力墙的连梁不满足本规程第7．2．22条的要求时，可采取下列措施：
1 减小连梁截面高度或采取其他减小连梁刚度的措施。
2 抗震设计剪力墙连梁的弯矩可塑性调幅；内力计算时已经按本规程第5．2．1条的规定降低了刚度的连梁，其弯矩值不宜再调幅，或限制再调幅范围。此时，应取弯矩调幅后相应的剪力设计值校核其是否满足本规程第7．2．22条的规定；剪力墙中其他连梁和墙肢的弯矩设计值宜视调幅连梁数量的多少而相应适当增大。
3 当连梁破坏对承受竖向荷载无明显影响时，可按独立墙肢的计算简图进行第二次多遇地震作用下的内力分析，墙肢截面应按两次计算的较大值计算配筋。

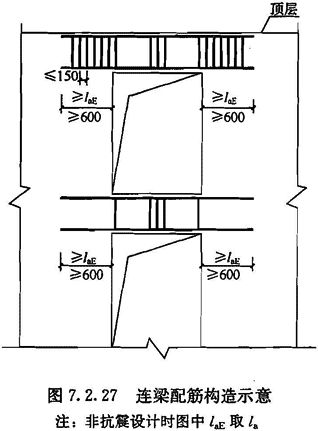

7．2．27 连梁的配筋构造（图7．2．27）应符合下列规定：
1 连梁顶面、底面纵向水平钢筋伸入墙肢的长度，抗震设计时不应小于laE，非抗震设计时不应小于la，且均不应小于600mm。
2 抗震设计时，沿连梁全长箍筋的构造应符合本规程第6．3．2条框架梁梁端箍筋加密区的箍筋构造要求；非抗震设计时，沿连梁全长的箍筋直径不应小于6mm，间距不应大于150mm。
3 顶层连梁纵向水平钢筋伸入墙肢的长度范围内应配置箍筋，箍筋间距不宜大于150mm，直径应与该连梁的箍筋直径相同。
4 连梁高度范围内的墙肢水平分布钢筋应在连梁内拉通作为连梁的腰筋。连梁截面高度大于700mm时，其两侧面腰筋的直径不应小于8mm，间距不应大于200mm；跨高比不大于2．5的连梁，其两侧腰筋的总面积配筋率不应小于0．3％。
7．2．28 剪力墙开小洞口和连梁开洞应符合下列规定：

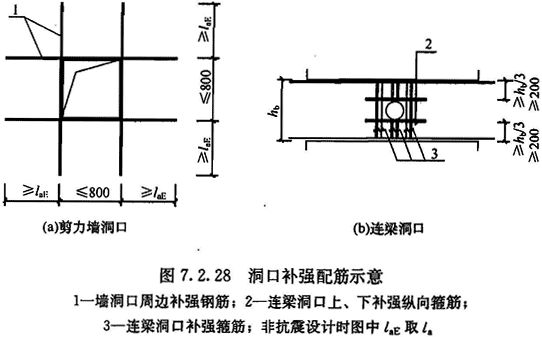

1 剪力墙开有边长小于800mm的小洞口、且在结构整体计算中不考虑其影响时，应在洞口上、下和左、右配置补强钢筋，补强钢筋的直径不应小于12mm，截面面积应分别不小于被截断的水平分布钢筋和竖向分布钢筋的面积（图7．2．28a）；
2 穿过连梁的管道宜预埋套管，洞口上、下的截面有效高度不宜小于梁高的1／3，且不宜小于200mm；被洞口削弱的截面应进行承载力验算，洞口处应配置补强纵向钢筋和箍筋（图7．2．28b），补强纵向钢筋的直径不应小于12mm。
7．1．1 剪力墙结构应具有适宜的侧向刚度，其布置应符合下列规定：
1 平面布置宜简单、规则，宜沿两个主轴方向或其他方向双向布置，两个方向的侧向刚度不宜相差过大。抗震设计时，不应采用仅单向有墙的结构布置。
2 宜自下到上连续布置，避免刚度突变。
3 门窗洞口宜上下对齐、成列布置，形成明确的墙肢和连梁；宜避免造成墙肢宽度相差悬殊的洞口设置；抗震设计时，一、二、三级剪力墙的底部加强部位不宜采用上下洞口不对齐的错洞墙，全高均不宜采用洞口局部重叠的叠合错洞墙。
7．1．2 剪力墙不宜过长，较长剪力墙宜设置跨高比较大的连梁将其分成长度较均匀的若干墙段，各墙段的高度与墙段长度之比不宜小于3，墙段长度不宜大于8m。
7．1．3 跨高比小于5的连梁应按本章的有关规定设计，跨高比不小于5的连梁宜按框架梁设计。
7．1．4 抗震设计时，剪力墙底部加强部位的范围，应符合下列规定：
1 底部加强部位的高度，应从地下室顶板算起；
2 底部加强部位的高度可取底部两层和墙体总高度的1／10二者的较大值，部分框支剪力墙结构底部加强部位的高度应符合本规程第10．2．2条的规定；
3 当结构计算嵌固端位于地下一层底板或以下时，底部加强部位宜延伸到计算嵌固端。
7．1．5 楼面梁不宜支承在剪力墙或核心筒的连梁上。

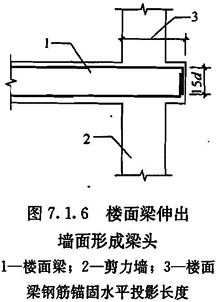

7．1．6 当剪力墙或核心筒墙肢与其平面外相交的楼面梁刚接时，可沿楼面梁轴线方向设置与梁相连的剪力墙、扶壁柱或在墙内设置暗柱，并应符合下列规定：
1 设置沿楼面梁轴线方向与梁相连的剪力墙时，墙的厚度不宜小于梁的截面宽度；
2 设置扶壁柱时，其截面宽度不应小于梁宽，其截面高度可计入墙厚；
3 墙内设置暗柱时，暗柱的截面高度可取墙的厚度，暗柱的截面宽度可取梁宽加2倍墙厚；

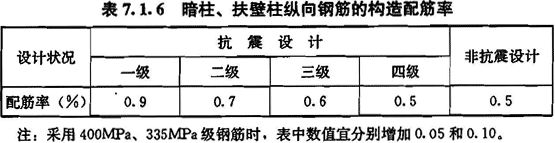

4 应通过计算确定暗柱或扶壁柱的纵向钢筋（或型钢），纵向钢筋的总配筋率不宜小于表7．1．6的规定。
5 楼面梁的水平钢筋应伸入剪力墙或扶壁柱，伸入长度应符合钢筋锚固要求。钢筋锚固段的水平投影长度，非抗震设计时不宜小于0．4lab，抗震设计时不宜小于0．4labE；当锚固段的水平投影长度不满足要求时，可将楼面梁伸出墙面形成梁头，梁的纵筋伸入梁头后弯折锚固（图7．1．6），也可采取其他可靠的锚固措施。
6 暗柱或扶壁柱应设置箍筋，箍筋直径，一、二、三级时不应小于8mm，四级及非抗震时不应小于6mm，且均不应小于纵向钢筋直径的1／4；箍筋间距，一、二、三级时不应大于150mm，四级及非抗震时不应大于200mm。
7．1．7 当墙肢的截面高度与厚度之比不大于4时，宜按框架柱进行截面设计。
7．1．8 抗震设计时，高层建筑结构不应全部采用短肢剪力墙；B级高度高层建筑以及抗震设防烈度为9度的A级高度高层建筑，不宜布置短肢剪力墙，不应采用具有较多短肢剪力墙的剪力墙结构。当采用具有较多短肢剪力墙的剪力墙结构时，应符合下列规定：
1 在规定的水平地震作用下，短肢剪力墙承担的底部倾覆力矩不宜大于结构底部总地震倾覆力矩的50％；
2 房屋适用高度应比本规程表3．3．1-1规定的剪力墙结构的最大适用高度适当降低，7度、8度（0．2g）和8度（0．3g）时分别不应大于100m、80m和60m。
注：1 短肢剪力墙是指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙；
2 具有较多短肢剪力墙的剪力墙结构是指，在规定的水平地震作用下，短肢剪力墙承担的底部倾覆力矩不小于结构底部总地震倾覆力矩的30％的剪力墙结构。
7．1．9 剪力墙应进行平面内的斜截面受剪、偏心受压或偏心受拉、平面外轴心受压承载力验算。在集中荷载作用下，墙内无暗柱时还应进行局部受压承载力验算。
6．5．1 受力钢筋的连接接头应符合下列规定：
1 受力钢筋的连接接头宜设置在构件受力较小部位；抗震设计时，宜避开梁端、柱端箍筋加密区范围。钢筋连接可采用机械连接、绑扎搭接或焊接。
2 当纵向受力钢筋采用搭接做法时，在钢筋搭接长度范围内应配置箍筋，其直径不应小于搭接钢筋较大直径的1／4。当钢筋受拉时，箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm；当钢筋受压时，箍筋间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm。当受压钢筋直径大于25mm时，尚应在搭接接头两个端面外100mm范围内各设置两道箍筋。
6．5．2 非抗震设计时，受拉钢筋的最小锚固长度应取la。受拉钢筋绑扎搭接的搭接长度，应根据位于同一连接区段内搭接钢筋截面面积的百分率按下式计算，且不应小于300mm。
3 受拉钢筋直径大于25mm、受压钢筋直径大于28mm时，不宜采用绑扎搭接接头；
4 现浇钢筋混凝土框架梁、柱纵向受力钢筋的连接方法，应符合下列规定：
1）框架柱：一、二级抗震等级及三级抗震等级的底层，宜采用机械连接接头，也可采用绑扎搭接或焊接接头；三级抗震等级的其他部位和四级抗震等级，可采用绑扎搭接或焊接接头；
2）框支梁、框支柱：宜采用机械连接接头；
3）框架梁：一级宜采用机械连接接头，二、三、四级可采用绑扎搭接或焊接接头。
5 位于同一连接区段内的受拉钢筋接头面积百分率不宜超过50％；
6 当接头位置无法避开梁端、柱端箍筋加密区时，应采用满足等强度要求的机械连接接头，且钢筋接头面积百分率不宜超过50％；
7 钢筋的机械连接、绑扎搭接及焊接，尚应符合国家现行有关标准的规定。
6．5．4 非抗震设计时，框架梁、柱的纵向钢筋在框架节点区的锚固和搭接（图6．5．4）应符合下列要求：
1 顶层中节点柱纵向钢筋和边节点柱内侧纵向钢筋应伸至柱顶；当从梁底边计算的直线锚固长度不小于la时，可不必水
平弯折，否则应向柱内或梁、板内水平弯折，当充分利用柱纵向钢筋的抗拉强度时，其锚固段弯折前的竖直投影长度不应小于0．5lab，弯折后的水平投影长度不宜小于12倍的柱纵向钢筋直径。此处，lab为钢筋基本锚固长度，应符合现行国家标准《混凝土结构设计规范》GB 50010的有关规定。
2 顶层端节点处，在梁宽范围以内的柱外侧纵向钢筋可与梁上部纵向钢筋搭接，搭接长度不应小于1．5la；在梁宽范围以外的柱外侧纵向钢筋可伸入现浇板内，其伸入长度与伸入梁内的相同。当柱外侧纵向钢筋的配筋率大于1．2％时，伸入梁内的柱纵向钢筋宜分两批截断，其截断点之间的距离不宜小于20倍的柱纵向钢筋直径。
3 梁上部纵向钢筋伸入端节点的锚固长度，直线锚固时不应小于la，且伸过柱中心线的长度不宜小于5倍的梁纵向钢筋直径；当柱截面尺寸不足时，梁上部纵向钢筋应伸至节点对边并向下弯折，弯折水平段的投影长度不应小于0．4lab，弯折后竖直投影长度不应小于15倍纵向钢筋直径。
4 当计算中不利用梁下部纵向钢筋的强度时，其伸入节点内的锚固长度应取不小于12倍的梁纵向钢筋直径。当计算中充分利用梁下部钢筋的抗拉强度时，梁下部纵向钢筋可采用直线方式或向上90°弯折方式锚固于节点内，直线锚固时的锚固长度不应小于la；弯折锚固时，弯折水平段的投影长度不应小于0．4lab，弯折后竖直投影长度不应小于15倍纵向钢筋直径。
5 当采用锚固板锚固措施时，钢筋锚固构造应符合现行国家标准《混凝土结构设计规范》GB 50010的有关规定。
6．5．5 抗震设计时，框架梁、柱的纵向钢筋在框架节点区的锚固和搭接（图6．5．5）应符合下列要求：
1 顶层中节点柱纵向钢筋和边节点柱内侧纵向钢筋应伸至柱顶。当从梁底边计算的直线锚固长度不小于laE时，可不必水平弯折，否则应向柱内或梁内、板内水平弯折，锚固段弯折前的竖直投影长度不应小于0．5labE，弯折后的水平投影长度不宜小于12倍的柱纵向钢筋直径。此处，labE为抗震时钢筋的基本锚固长度，一、二级取1．15lab，三、四级分别取1．05lab和1．00lab。
2 顶层端节点处，柱外侧纵向钢筋可与梁上部纵向钢筋搭接，搭接长度不应小于1．5laE，且伸入梁内的柱外侧纵向钢筋截面面积不宜小于柱外侧全部纵向钢筋截面面积的65％；在梁宽范围以外的柱外侧纵向钢筋可伸入现浇板内，其伸入长度与伸入梁内的相同。当柱外侧纵向钢筋的配筋率大于1．2％时，伸入梁内的柱纵向钢筋宜分两批截断，其截断点之间的距离不宜小于20倍的柱纵向钢筋直径。
3 梁上部纵向钢筋伸入端节点的锚固长度，直线锚固时不应小于laE，且伸过柱中心线的长度不应小于5倍的梁纵向钢筋直径；当柱截面尺寸不足时，梁上部纵向钢筋应伸至节点对边并向下弯折，锚固段弯折前的水平投影长度不应小于0．4labE，弯折后的竖直投影长度应取15倍的梁纵向钢筋直径。
4 梁下部纵向钢筋的锚固与梁上部纵向钢筋相同，但采用90°弯折方式锚固时，竖直段应向上弯入节点内。
6．4．1 柱截面尺寸宜符合下列规定：
1 矩形截面柱的边长，非抗震设计时不宜小于250mm，抗震设计时，四级不宜小于300mm，一、二、三级时不宜小于400mm；圆柱直径，非抗震和四级抗震设计时不宜小于350mm，一、二、三级时不宜小于450mm。
2 柱剪跨比宜大于2。
3 柱截面高宽比不宜大于3。
6．4．2 抗震设计时，钢筋混凝土柱轴压比不宜超过表6．4．2的规定；对于Ⅳ类场地上较高的高层建筑，其轴压比限值应适当减小。
注：1 轴压比指柱考虑地震作用组合的轴压力设计值与柱全截面面积和混凝土轴心抗压强度设计值乘积的比值；
2 表内数值适用于混凝土强度等级不高于C60的柱。当混凝土强度等级为C65～C70时，轴压比限值应比表中数值降低0．05；当混凝土强度等级为C75～C80时，轴压比限值应比表中数值降低0．10；
3 表内数值适用于剪跨比大于2的柱；剪跨比不大于2但不小于1．5的柱，其轴压比限值应比表中数值减小0．05；剪跨比小于1．5的柱，其轴压比限值应专门研究并采取特殊构造措施；
4 当沿柱全高采用并字复合箍，箍筋间距不大于100mm、肢距不大于200mm、直径不小于12mm，或当沿柱全高采用复合螺旋箍，箍筋螺距不大于100mm、肢距不大于200mm、直径不小于12mm，或当沿柱全高采用连续复合螺旋箍，且螺距不大于80mm，肢距不大于200mm、直径不小于10mm时，轴压比限值可增加0．10；
5 当柱截面中部设置由附加纵向钢筋形成的芯柱，且附加纵向钢筋的截面面积不小于柱截面面积的0．8％时，柱轴压比限值可增加0．05。当本项措施与注4的措施共同采用时，柱轴压比限值可比表中数值增加0．15，但箍筋的配箍特征值仍可按轴压比增加0．10的要求确定；
6 调整后的柱轴压比限值不应大于1．05。
6．4．3 柱纵向钢筋和箍筋配置应符合下列要求：
1 柱全部纵向钢筋的配筋率，不应小于表6．4．3-1的规定值，且柱截面每一侧纵向钢筋配筋率不应小于0．2％；抗震设计时，对Ⅳ类场地上较高的高层建筑，表中数值应增加0．1。
注：1 表中括号内数值适用于框架结构；
2 采用335MPa级、400MPa级纵向受力钢筋时，应分别按表中数值增加0．1和0．05采用；
3 当混凝土强度等级高于C60时，上述数值应增加0．1采用。
2 抗震设计时，柱箍筋在规定的范围内应加密，加密区的箍筋间距和直径，应符合下列要求：
1）箍筋的最大间距和最小直径，应按表6．4．3-2采用；
2）一级框架柱的箍筋直径大于12mm且箍筋肢距不大于150mm及二级框架柱箍筋直径不小于10mm且肢距不大于200mm时，除柱根外最大间距应允许采用150mm；三级框架柱的截面尺寸不大于400mm时，箍筋最小直径应允许采用6mm；四级框架柱的剪跨比不大于2或柱中全部纵向钢筋的配筋率大于3％时，箍筋直径不应小于8mm；
3）剪跨比不大于2的柱，箍筋间距不应大于100mm。
6．4．4 柱的纵向钢筋配置，尚应满足下列规定：
1 抗震设计时，宜采用对称配筋。
2 截面尺寸大于400mm的柱，一、二、三级抗震设计时其纵向钢筋间距不宜大于200mm；抗震等级为四级和非抗震设计时，柱纵向钢筋间距不宜大于300mm；柱纵向钢筋净距均不应小于50mm。
3 全部纵向钢筋的配筋率，非抗震设计时不宜大于5％、不应大于6％，抗震设计时不应大于5％。
4 一级且剪跨比不大于2的柱，其单侧纵向受拉钢筋的配筋率不宜大于1．2％。
5 边柱、角柱及剪力墙端柱考虑地震作用组合产生小偏心受拉时，柱内纵筋总截面面积应比计算值增加25％。
6．4．5 柱的纵筋不应与箍筋、拉筋及预埋件等焊接。
6．4．6 抗震设计时，柱箍筋加密区的范围应符合下列规定：
1 底层柱的上端和其他各层柱的两端，应取矩形截面柱之长边尺寸（或圆形截面柱之直径）、柱净高之1／6和500mm三者之最大值范围；
2 底层柱刚性地面上、下各500mm的范围；
3 底层柱柱根以上1／3柱净高的范围；
4 剪跨比不大于2的柱和因填充墙等形成的柱净高与截面高度之比不大于4的柱全高范围；
5 一、二级框架角柱的全高范围；
6 需要提高变形能力的柱的全高范围。
6．4．7 柱加密区范围内箍筋的体积配箍率，应符合下列规定：
1 柱箍筋加密区箍筋的体积配箍率，应符合下式要求：
注：普通箍指单个矩形箍或单个圆形箍；螺旋箍指单个连续螺旋箍筋；复合箍指由矩形、多边形、圆形箍或拉筋组成的箍筋；复合螺旋箍指由螺旋箍与矩形、多边形、圆形箍或拉筋组成的箍筋；连续复合螺旋箍指全部螺旋箍由同一根钢筋加工而成的箍筋。
2 对一、二、三、四级框架柱，其箍筋加密区范围内箍筋的体积配箍率尚且分别不应小于0．8％、0．6％、0．4％和0．4％。
3 剪跨比不大于2的柱宜采用复合螺旋箍或井字复合箍，其体积配箍率不应小于1．2％；设防烈度为9度时，不应小于1．5％。
4 计算复合螺旋箍筋的体积配箍率时，其非螺旋箍筋的体积应乘以换算系数0．8。
6．4．8 抗震设计时，柱箍筋设置尚应符合下列规定：
1 箍筋应为封闭式，其末端应做成135°弯钩且弯钩末端平直段长度不应小于10倍的箍筋直径，且不应小于75mm。
2 箍筋加密区的箍筋肢距，一级不宜大于200mm，二、三级不宜大于250mm和20倍箍筋直径的较大值，四级不宜大于300mm。每隔一根纵向钢筋宜在两个方向有箍筋约束；采用拉筋组合箍时，拉筋宜紧靠纵向钢筋并勾住封闭箍筋。
3 柱非加密区的箍筋，其体积配箍率不宜小于加密区的一半；其箍筋间距，不应大于加密区箍筋间距的2倍，且一、二级不应大于10倍纵向钢筋直径，三、四级不应大于15倍纵向钢筋直径。
6．4．9 非抗震设计时，柱中箍筋应符合下列规定：
1 周边箍筋应为封闭式；
2 箍筋间距不应大于400mm，且不应大于构件截面的短边尺寸和最小纵向受力钢筋直径的15倍；
3 箍筋直径不应小于最大纵向钢筋直径的1／4，且不应小于6mm；
4 当柱中全部纵向受力钢筋的配筋率超过3％时，箍筋直径不应小于8mm，箍筋间距不应大于最小纵向钢筋直径的10倍，且不应大于200mm，箍筋末端应做成135°弯钩且弯钩末端平直段长度不应小于10倍箍筋直径；
5 当柱每边纵筋多于3根时，应设置复合箍筋；
6 柱内纵向钢筋采用搭接做法时，搭接长度范围内箍筋直径不应小于搭接钢筋较大直径的1／4；在纵向受拉钢筋的搭接长度范围内的箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm；在纵向受压钢筋的搭接长度范围内的箍筋间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm。当受压钢筋直径大于25mm时，尚应在搭接接头端面外100mm的范围内各设置两道箍筋。
6．4．10 框架节点核心区应设置水平箍筋，且应符合下列规定：
1 非抗震设计时，箍筋配置应符合本规程第6．4．9条的有关规定，但箍筋间距不宜大于250mm；对四边有梁与之相连的节点，可仅沿节点周边设置矩形箍筋。
2 抗震设计时，箍筋的最大间距和最小直径宜符合本规程第6．4．3条有关柱箍筋的规定。一、二、三级框架节点核心区配箍特征值分别不宜小于0．12、0．10和0．08，且箍筋体积配箍率分别不宜小于0．6％、0．5％和0．4％。柱剪跨比不大于2的框架节点核心区的体积配箍率不宜小于核心区上、下柱端体积配箍率中的较大值。
6．4．11 柱箍筋的配筋形式，应考虑浇筑混凝土的工艺要求，在柱截面中心部位应留出浇筑混凝土所用导管的空间。
