5.2.1 基础底面的压力,应符合下列规定:
1 当轴心荷载作用时
pk≤ƒa (5.2.1-1)
式中:pk——相应于作用的标准组合时,基础底面处的平均压力值(kPa);
ƒa——修正后的地基承载力特征值(kPa)。
2 当偏心荷载作用时,除符合式(5. 2.1-1)要求外,尚应符合下式规定:
pkmax≤1.2ƒa (5.2.1-2)
式中:pkmax——相应于作用的标准组合时,基础底面边缘的最大压力值(kPa)。
5.2.2 基础底面的压力,可按下列公式确定:
1 当轴心荷载作用时
pk=(Fk+Gk)/A (5.2.2-1)
式中:Fk——相应于作用的标准组合时,上部结构传至基础顶面的竖向力值(kN);
Gk——基础自重和基础上的土重(kN);
A——基础底面面积(m2)。
2 当偏心荷载作用时
pkmax=[(Fk+Gk)/A]+(Mk/W) (5. 2.2-2)
pkmin=[(Fk+Gk)/A]-(Mk/W) (5. 2.2-3)
式中:Mk——相应于作用的标准组合时,作用于基础底面的力矩值(kN·m);
W——基础底面的抵抗矩(m3);
pkmin——相应于作用的标准组合时,基础底面边缘的最小压力值(kPa)。
3 当基础底面形状为矩形且偏心距e>b/6时(图5.2.2),pkmax应按下式计算:
pkmax=[2(Fk+Gk)]/3la (5. 2.2-4)
式中:l——垂直于力矩作用方向的基础底面边长(m);
a——合力作用点至基础底面最大压力边缘的距离(m)。

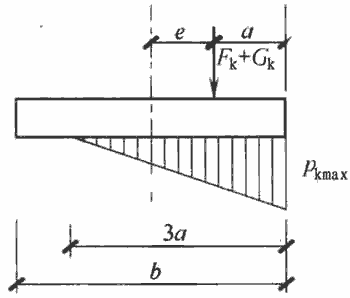

图5.2.2 偏心荷载(e>b/6)下基底压力计算示意
b-力矩作用方向基础底面边长
5.2.3 地基承载力特征值可由载荷试验或其他原位测试、公式计算,并结合工程实践经验等方法综合确定。
5.2.4 当基础宽度大于3m或埋置深度大于0.5m时,从载荷试验或其他原位测试、经验值等方法确定的地基承载力特征值,尚应按下式修正:
ƒa=ƒak+ηbγ(b-3)+ηdγm(d-0.5) (5. 2.4)
式中:ƒa——修正后的地基承载力特征值(kPa);
ƒak——地基承载力特征值(kPa),按本规范第5. 2.3条的原则确定;
ηb、ηd——基础宽度和埋置深度的地基承载力修正系数,按基底下土的类别查表5.2.4取值;
γ——基础底面以下土的重度(kN/m3),地下水位以下取浮重度;
b—基础底面宽度(m),当基础底面宽度小于3m时按3m取值,大于6m时按6m取值;
γm—— 基础底面以上土的加权平均重度(kN/m3),位于地下水位以下的土层取有效重度;
d——基础埋置深度(m),宜自室外地面标高算起。在填方整平地区,可自填土地面标高算起,但填土在上部结构施工后完成时,应从天然地面标高算起。对于地下室,当采用箱形基础或筏基时,基础埋置深度自室外地面标高算起;当采用独立基础或条形基础时,应从室内地面标高算起。
表5.2.4 承载力修正系数
| 土 的 类 别 | ηb | ηd | |
| 淤泥和淤泥质土 | 0 | 1.0 | |
| 人工填土 e或IL大于等于0.85的黏性土 | 0 | 1.0 | |
| 红黏土 | 含水比aw>0.8 含水比aw≤0.8 | 0 0.15 | 1.2 1.4 |
| 大面积压实填土 | 压实系数大于0.95、黏粒含量pc≥10%的粉土 最大干密度大于2100kg/m3的级配砂石 | 0 0 | 1. 5 2. 0 |
| 粉土 | 黏粒含量pc≥10%的粉土 黏粒含量pc<10%的粉土 | 0.3 0.5 | 1.5 2.0 |
| e及IL均小于0.85的黏性土 粉砂、细砂(不包括很湿与饱和时的稍密状态) 中砂、粗砂、砾砂和碎石土 | 0.3 2.0 3.0 | 1.6 3.0 4.4 |
注:1 强风化和全风化的岩石,可参照所风化成的相应土类取值,其他状态下的岩石不修正;
2 地基承载力特征值按本规范附录D深层平板载荷试验确定时ηd取0;
3 含水比是指土的天然含水量与液限的比值;
4 大面积压实填土是指填土范围大于两倍基础宽度的填土。
5.2.5 当偏心距e小于或等于0.033倍基础底面宽度时,根据土的抗剪强度指标确定地基承载力特征值可按下式计算,并应满足变形要求:
ƒa=Mbγb+Mdγmd+Mcck (5.2.5)
式中:ƒa——由土的抗剪强度指标确定的地基承载力特征值(kPa);
Mb、Md、Mc——承载力系数,按表5.2.5确定;
b——基础底面宽度(m),大于6m时按6m取值,对于砂土小于3m时按3m取值;
ck——基底下一倍短边宽度的深度范围内土的黏聚力标准值(kPa)。
表5.2.5 承载力系数Mb、Md、Mc
| 土的内摩擦角标准值φk(°) | Mb | Md | Mc |
| 0 | 0 | 1.00 | 3.14 |
| 2 | 0.03 | 1.12 | 3.32 |
| 4 | 0.06 | 1.25 | 3.51 |
| 6 | 0.10 | 1.39 | 3.71 |
| 8 | 0.14 | 1.55 | 3.93 |
| 10 | 0.18 | 1.73 | 4.17 |
| 12 | 0.23 | 1.94 | 4.42 |
| 14 | 0.29 | 2.17 | 4.69 |
| 16 | 0.36 | 2.43 | 5.00 |
| 18 | 0.43 | 2.72 | 5.31 |
| 20 | 0.51 | 3.06 | 5.66 |
| 22 | 0.61 | 3.44 | 6.04 |
| 24 | 0.80 | 3.87 | 6.45 |
| 26 | 1.10 | 4.37 | 6.90 |
| 28 | 1.40 | 4.93 | 7.40 |
| 30 | 1.90 | 5.59 | 7.95 |
| 32 | 2.60 | 6.35 | 8.55 |
| 34 | 3.40 | 7.21 | 9.22 |
| 36 | 4.20 | 8.25 | 9.97 |
| 38 | 5.00 | 9.44 | 10.80 |
| 40 | 5.80 | 10.84 | 11.73 |
注:φk——基底下一倍短边宽度的深度范围内土的内摩擦角标准值(°)。
5. 2.6 对于完整、较完整、较破碎的岩石地基承载力特征值可按本规范附录H岩石地基载荷试验方法确定;对破碎、极破碎的岩石地基承载力特征值,可根据平板载荷试验确定。对完整、较完整和较破碎的岩石地基承载力特征值,也可根据室内饱和单轴抗压强度按下式进行计算:
ƒa=ψr·ƒrk (5. 2.6)
式中:ƒa——岩石地基承载力特征值(kPa);
ƒrk——岩石饱和单轴抗压强度标准值(kPa),可按本规范附录J确定;
ψr——折减系数。根据岩体完整程度以及结构面的间距、宽度、产状和组合,由地方经验确定。无经验时,对完整岩体可取0.5;对较完整岩体可取0.2~0.5;对较破碎岩体可取0.1~0.2。
注:1 上述折减系数值未考虑施工因素及建筑物使用后风化作用的继续;
2 对于黏土质岩,在确保施工期及使用期不致遭水浸泡时,也可采用天然湿度的试样,不进行饱和处理。
5.2.7 当地基受力层范围内有软弱下卧层时,应符合下列规定:
1 应按下式验算软弱下卧层的地基承载力:
pz+pcz≤ƒaz (5.2.7-1)
式中:pz——相应于作用的标准组合时,软弱下卧层顶面处的附加压力值(kPa);
pcz——软弱下卧层顶面处土的自重压力值(kPa);
ƒaz——软弱下卧层顶面处经深度修正后的地基承载力特征值(kPa)。
2 对条形基础和矩形基础,式(5.2.7-1)中的pz值可按下列公式简化计算:
条形基础
pz=[b(pk-pc )]/(b+2ztanθ) (5. 2.7-2)
矩形基础
pz=[lb(pk-pc )]/[(b+2ztanθ)(l+2ztanθ)] (5. 2.7-3)
式中:b——矩形基础或条形基础底边的宽度(m);
l——矩形基础底边的长度(m);
pc——基础底面处土的自重压力值(kPa);
z——基础底面至软弱下卧层顶面的距离(m);
θ——地基压力扩散线与垂直线的夹角(°),可按表5.2.7采用。
表5.2.7 地基压力扩散角θ
| Es1/Es2 | z/b | |
| 0.25 | 0.50 | |
| 3 | 6° | 23° |
| 5 | 10° | 25° |
| 10 | 20° | 30° |
注:1 Es1为上层土压缩模量;Es2为下层土压缩模量;
2 z/b<0.25时取θ=0°,必要时,宜由试验确定;z/b>0.50时θ值不变;
3 z/b在0.25与0.50之间可插值使用。
5.2.8 对于沉降已经稳定的建筑或经过预压的地基,可适当提高地基承载力。
